Βίδα μηχανής τετράγωνης κεφαλής βαθμού Α

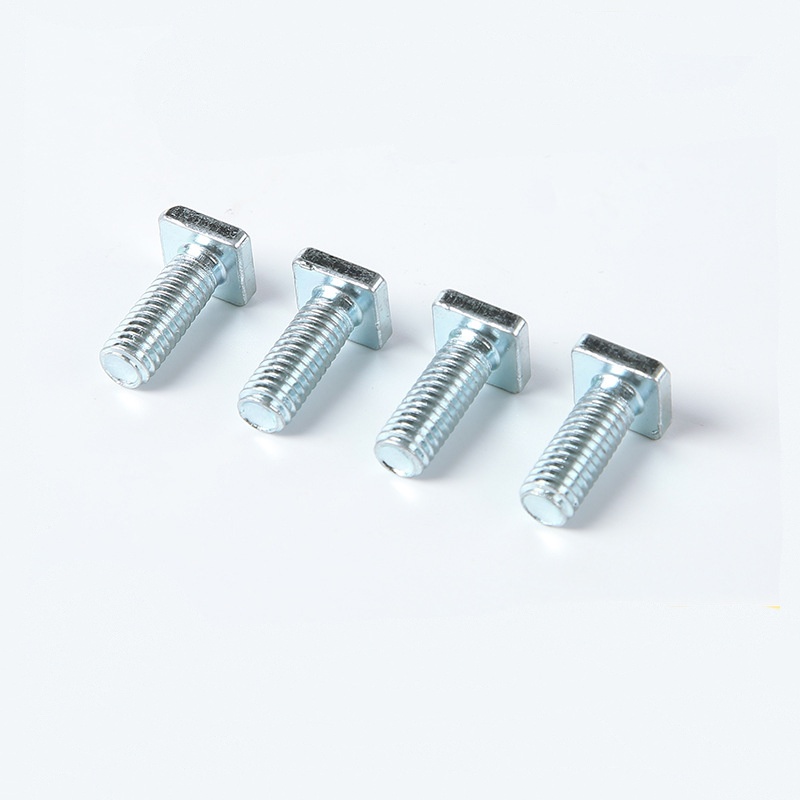

Το μπουλόνι μηχανής τετράγωνης κεφαλής Xiaoguo® Grade A σε απόθεμα διαθέτει τετράγωνο σχέδιο με τετράγωνη κεφαλή. Μπορούν να επιτύχουν μηχανικό κλείδωμα κατά της στρέψης, το οποίο μπορεί να βελτιώσει τα επίπεδα ασφάλειας σε συγκεκριμένα περιβάλλοντα εργασίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το μπουλόνι μηχανής τετραγωνικής κεφαλής Grade A είναι ένας τύπος συνδετήρα με τετράγωνη κεφαλή. Αποτελείται από τετράγωνη κεφαλή και τμήμα ράβδου με σπείρωμα. Συνήθως χρησιμοποιείται σε συνδυασμό με τετράγωνα παξιμάδια ή εξαγωνικά παξιμάδια ή μπορεί να βιδωθεί απευθείας σε οπές με σπείρωμα. Τα μπουλόνια τετράγωνης κεφαλής ήταν το κύριο στοιχείο στερέωσης από τον 19ο αιώνα έως τις αρχές του 20ου αιώνα. Χρησιμοποιήθηκαν ευρέως σε κατασκευές υποδομών όπως γέφυρες και σιδηρόδρομοι λόγω της ευκολίας σφυρηλάτησης και της εξαιρετικής αντιστρεπτικής τους απόδοσης. Σήμερα, χάρη στα μοναδικά σχεδιαστικά του πλεονεκτήματα, εξακολουθεί να παίζει ρόλο στα βαρέα μηχανήματα, τις σιδηροδρομικές γραμμές, τη συντήρηση εξοπλισμού και την αποκατάσταση vintage κτιρίων.

Grade A Square Head Machine Bolt

Δομικά Χαρακτηριστικά

Σύνοψη των δομικών χαρακτηριστικών του μπουλονιού τετράγωνης κεφαλής Βαθμού Α: Η συσχέτιση μεταξύ γεωμετρικών χαρακτηριστικών και λειτουργικού σχεδιασμού.

Δομικά στοιχεία Βασικά χαρακτηριστικά Βασικές λειτουργίες

Κεφαλή Τετράγωνο σχήμα, φαρδιές απέναντι πλευρές, μεγάλο ύψος. Παρέχει μετάδοση υψηλής ροπής, αντιολισθητική λειτουργία, φιλική για τυφλή συναρμολόγηση και βολική για την αποτύπωση σημαδιών.

Λαιμός Επίπεδος λαιμός (αντιπεριστροφής), φλάντζα (ρουλεμάν), κοντό πείρο (καθοδήγηση) Μηχανική αντιπεριστροφή, προστασία της επιφάνειας του τεμαχίου εργασίας, καθοδήγηση τυφλών οπών

Τμήμα άξονα Μερικώς σπείρωμα (λείο τμήμα άξονα) Αντιστέκεται στο διατμητικό φορτίο, παρέχει ακριβή τοποθέτηση και αποφεύγει τη συγκέντρωση τάσεων στα σπειρώματα

Μέρος με σπείρωμα Κυρίως χοντρά δόντια, ανοχής 6γρ. Σύνδεση υψηλής αντοχής, αξιόπιστη συνεργασία με το παξιμάδι.

Τύπος άκρου Επίπεδο άκρο / Λοξοτομημένο άκρο / Κυλινδρικό άκρο Κατάλληλο για διαφορετικές συνθήκες εγκατάστασης

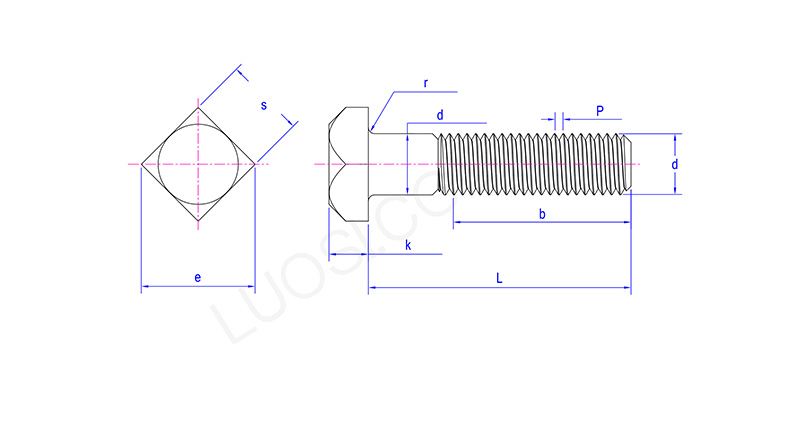

Grade A Square Head Machine Bolt

Δευτ	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds μέγ	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s μέγ	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e μέγ	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r μέγ	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Προετοιμασίες πριν από τη χρήση

Προτού σκοπεύετε να χρησιμοποιήσετε το μπουλόνι μηχανής τετράγωνης κεφαλής Grade A, θα σας συνιστούσαμε να ελέγξετε αυτά τα στοιχεία.

(1) Επιβεβαιώστε την αντιστοίχιση των προδιαγραφών των μπουλονιών

Προδιαγραφές σπειρώματος: Βεβαιωθείτε ότι η διάμετρος και το βήμα του σπειρώματος του μπουλονιού τετράγωνης κεφαλής είναι ακριβώς ίδια με εκείνα του αντίστοιχου παξιμαδιού ή της οπής με σπείρωμα.

Επιλογή μήκους: Το μήκος του μπουλονιού πρέπει να είναι τέτοιο ώστε μετά το σφίξιμο του παξιμαδιού, να εκτίθενται 2 έως 3 ολόκληρα σπειρώματα στο άκρο του μπουλονιού.

Διαστάσεις πλευράς κεφαλής: Βεβαιωθείτε ότι το πλάτος της τετράγωνης κεφαλής ταιριάζει με το μέγεθος ανοίγματος του χρησιμοποιημένου κλειδιού.

Βαθμός αντοχής: Επιλέξτε τον κατάλληλο βαθμό όπως απαιτείται.

(2) Επιθεωρήστε τις θέσεις των οπών του τεμαχίου εργασίας

Στρογγυλή οπή έναντι τετράγωνης οπής: Τα συνηθισμένα μπουλόνια με τετράγωνη κεφαλή μπορούν να περάσουν μέσα από τη στρογγυλή οπή. Ωστόσο, εάν απαιτείται αντιστροφή, πρέπει να γίνει μια προ-τρυπημένη επιφάνεια εγκατάστασης για την τετράγωνη οπή στο τεμάχιο εργασίας, επιτρέποντας την εισαγωγή του τετράγωνου λαιμού της κεφαλής.

Ανοχή διαμέτρου: Η διάμετρος της στρογγυλής οπής πρέπει να είναι 0,5 έως 1,0 mm μεγαλύτερη από τη διάμετρο του στελέχους του μπουλονιού.

Γωνιακή στρογγυλοποίηση της οπής: Εάν η κεφαλή του μπουλονιού μηχανής τετράγωνης κεφαλής βαθμού Α πρέπει να προσκολληθεί πλήρως στην επιφάνεια του τεμαχίου εργασίας, η οπή πρέπει να στρογγυλεθεί ή να βυθιστεί.

(3) Καθαρισμός και λίπανση

Αφαιρέστε τους λεκέδες από λάδι, τα ρινίσματα σιδήρου, τις παλιές επικαλύψεις και άλλα υπολείμματα από τα νήματα.

Για υλικά από ανοξείδωτο χάλυβα ή περιβάλλοντα υψηλής θερμοκρασίας, συνιστάται η εφαρμογή αντισυγκολλητικού ή λιπαντικού γράσου δισουλφιδίου του μολυβδαινίου στα νήματα.

Για τα συνηθισμένα μπουλόνια από ανθρακούχο χάλυβα, μπορεί να εφαρμοστεί μικρή ποσότητα λαδιού για τη μείωση του συντελεστή τριβής.
