Τετράγωνο μπουλόνι κεφαλής βαθμού 5

Το προηγμένο μπουλόνι τετράγωνης κεφαλής βαθμού 5 της Xiaoguo® δεν απαιτεί ειδικά κλειδιά. Μπορούν να χρησιμοποιηθούν συνηθισμένα κλειδιά ανοιχτού άκρου, ρυθμιζόμενα κλειδιά και κλειδιά με αστέρια. Είναι εύκολα προσβάσιμα στο χώρο συντήρησης. Αυτό μειώνει το κόστος προμήθειας εργαλείων και κάνει την εργασία πιο αποτελεσματική.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Χαρακτηριστικά υλικού

Τα χαρακτηριστικά του υλικού πυρήνα του μπουλονιού τετράγωνης κεφαλής βαθμού 5 μπορούν να συνοψιστούν ως εξής:

（1）Υλικό βάσης: Χάλυβας μεσαίου άνθρακα, με περιεκτικότητα σε άνθρακα που κυμαίνεται από 0,28% έως 0,55%.

(2) Συνθήκη θερμικής επεξεργασίας: Πρέπει να υποβληθεί σε σβέση ακολουθούμενη από επεξεργασία σκλήρυνσης για να πληροί τις απαιτήσεις μηχανικής απόδοσης που ορίζονται στα πρότυπα.

(3) Βαθμός αντοχής: Αντοχή σε εφελκυσμό 120.000 psi (περίπου 827 MPa).

(4) Πλεονέκτημα σκληρότητας: Σε σύγκριση με τον βαθμό 8, έχει υψηλότερο ρυθμό επιμήκυνσης και καλύτερη ικανότητα αντοχής στη διάτμηση.

(5) Ευελιξία: Το πρότυπο SAE J429 δεν προσδιορίζει μια συγκεκριμένη κατηγορία κράματος. Επιτρέπει τη χρήση διαφόρων υλικών όπως 1038, 1040, 35K, 40Cr κ.λπ., εφόσον η χημική σύνθεση και οι μηχανικές ιδιότητες πληρούν τις απαιτήσεις.

（6）Ισχύουσες προδιαγραφές: Εύρος διαμέτρου από 1/4" έως 1-1/2". Για διαμέτρους πέρα από αυτό το εύρος, ανατρέξτε σε εναλλακτικά πρότυπα όπως το ASTM A449.

Grade 5 Square Head Bolt

Σύνθεση υλικού

Το μπουλόνι τετράγωνης κεφαλής βαθμού 5 είναι κατασκευασμένο από χάλυβα μεσαίου άνθρακα και υφίσταται διαδικασίες σβέσης και σκλήρυνσης, επιτυγχάνοντας τη βέλτιστη ισορροπία αντοχής και σκληρότητας. Τα περιεχόμενα κάθε στοιχείου είναι τα εξής:

Δείκτες χημικής σύνθεσης	Απαιτήσεις περιεχομένου
Άνθρακας (C)	0,28% - 0,55%
Φώσφορος (P)	≤ 0,030%
Θείο (S)	≤ 0,050%

Σύγκριση βαθμών

Οι βίδες τετράγωνης κεφαλής βαθμού 5 ταξινομούνται ως βαθμού μεσαίας-υψηλής αντοχής. Επιτυγχάνουν ιδανική ισορροπία μεταξύ δύναμης, σκληρότητας και κόστους. Σε σύγκριση με τον βαθμό 2, προσφέρουν υψηλότερη αντοχή. ενώ σε σύγκριση με τον βαθμό 8, διαθέτουν καλύτερη ολκιμότητα και ικανότητα διάτμησης, καθιστώντας τα κατάλληλα για τις περισσότερες μεσαίες και βαριές βιομηχανικές εφαρμογές. Για να κατανοήσετε καλύτερα, μπορείτε να ανατρέξετε στο περιεχόμενο του πίνακα που ακολουθεί.

Χαρακτηριστικά	Βαθμός 5	Βαθμός 2	Βαθμός 8
Αντοχή σε εφελκυσμό	120.000 psi	74.000 psi	150.000 psi
Υλικό	Χάλυβας μεσαίου άνθρακα	Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα/Χάλυβας μεσαίου άνθρακα	Κράμα χάλυβα μεσαίου άνθρακα
Σήμανση κεφαλιού	3 ακτινωτές γραμμές	Χωρίς σήμανση	6 ακτινικές γραμμές
Σενάρια εφαρμογής	Βιομηχανία μέσης-βαριάς	Γενικός ελαφρύς σταθερός εξοπλισμός	Εξαιρετικά βαρύ φορτίο/Βασικά εξαρτήματα ασφαλείας
Ευκαμψία	Μέσον	Ψηλά	Χαμηλός
Τιμή	Μέσον	Χαμηλός	Ψηλά
φέρουσα ικανότητα διάτμησης	Καλό (πιο εύκολο να παραμορφωθεί και να απορροφηθεί ενέργεια)	Μέσος	Αδύναμο (πιο εύθραυστο)

Βασικό πλεονέκτημα

(1) Απόδοση μεσαίας-υψηλής αντοχής: Η αντοχή σε εφελκυσμό του μπουλονιού τετράγωνης κεφαλής Βαθμού 5 φτάνει τα 120.000 psi, ικανό να αντέχει μεσαία έως βαριά φορτία, το οποίο είναι 62% ισχυρότερο από την αντοχή Βαθμού 2.

(2) Εξαιρετική αντίσταση διάτμησης: Σε σύγκριση με τον βαθμό 8, μπορεί να προσαρμοστεί σε διαφορετική μορφή, καθιστώντας το πιο κατάλληλο για εφαρμογές που απαιτούν διατμητική δύναμη.

(3) Προσαρμοστικότητα σε σκληρά περιβάλλοντα: Ο σχεδιασμός της τετράγωνης κεφαλής μπορεί ακόμα να λειτουργεί αποτελεσματικά σε σκληρές συνθήκες εργασίας, όπως λεκέδες λαδιού, λάσπη και περιορισμένη ορατότητα.

(4) Η εγκατάσταση είναι βολική: Τα συνηθισμένα ανοιχτά κλειδιά, τα ρυθμιζόμενα κλειδιά και τα κλειδιά με αστέρι μπορούν όλα να χρησιμοποιηθούν για λειτουργία, χωρίς την ανάγκη ειδικών εργαλείων.

(5) Υψηλή σχέση κόστους-αποτελεσματικότητας: Επίτευξη της βέλτιστης ισορροπίας μεταξύ αντοχής και κόστους μεταξύ Βαθμού 2 και Βαθμού 8

(6) Εφαρμόζεται ευρέως σε όλους τους κλάδους: καλύπτοντας εξόρυξη, σιδηρόδρομους, γεωργία, πετροχημικά, μεταλλικές κατασκευές και άλλους σημαντικούς βιομηχανικούς τομείς

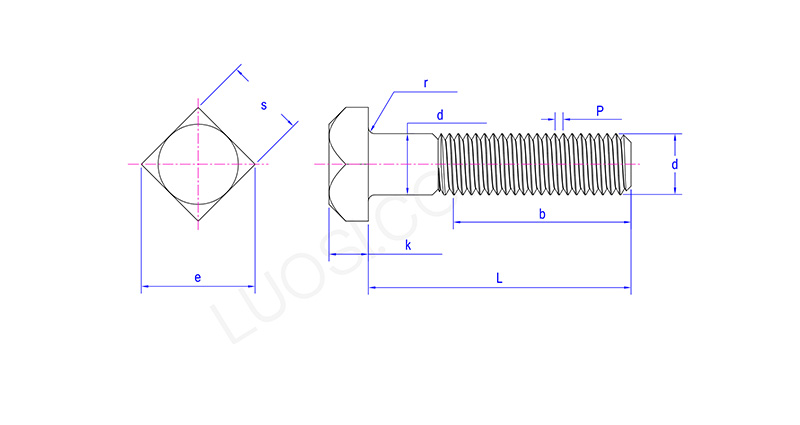

Grade 5 Square Head Bolt

Δευτ	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds μέγ	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s μέγ	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e μέγ	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r μέγ	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
