Βίδα φλάντζας 12 σημείων

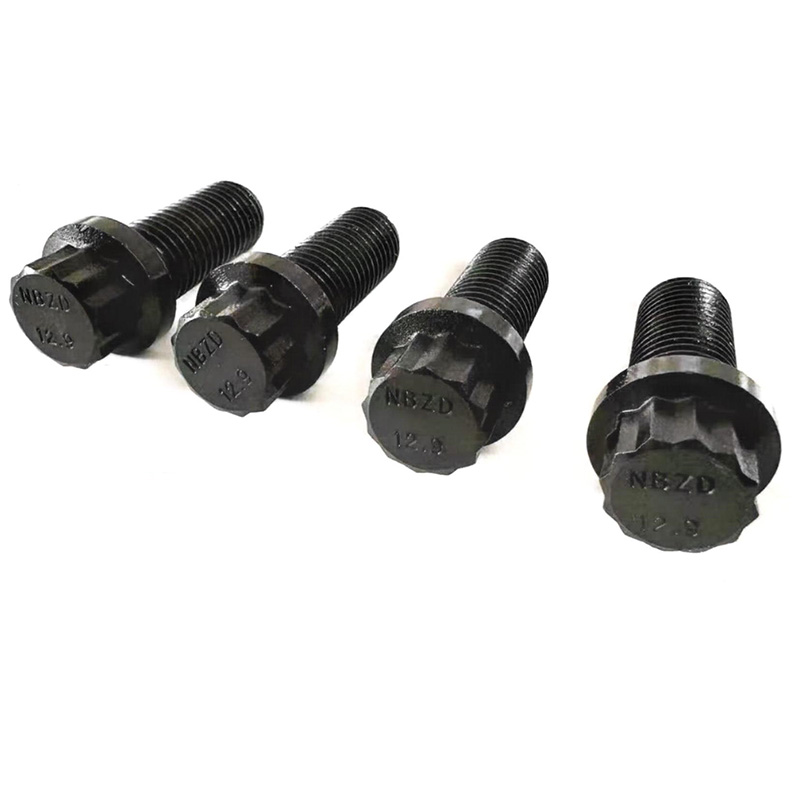

Κάντε αμέσως μια παραγγελία για τη βίδα φλάντζας Xiaoguo® 12 σημείων χύμα. Αυτό το προϊόν διαθέτει μοναδικό σχεδιασμό κεφαλής 12 σημείων και είναι κατασκευασμένο από κράμα χάλυβα 12,9 βαθμού που έχει υποβληθεί σε διαδικασίες σβέσης και σκλήρυνσης, με τελική αντοχή εφελκυσμού άνω των 1200 MPa, η οποία είναι κατάλληλη για χρήση σε βαρέως τύπου μέρη του κινητήρα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

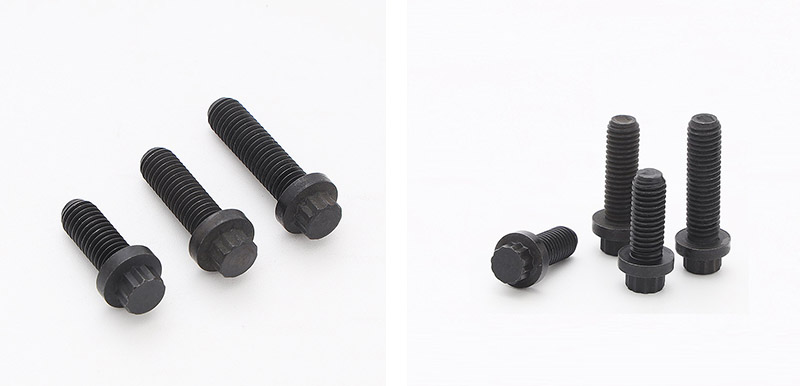

Η βίδα φλάντζας 12 σημείων είναι ένας συνδετήρας υψηλής απόδοσης με κεφαλή που διαθέτει δώδεκα γωνίες και μια διευρυμένη επιφάνεια στήριξης φλάντζας στο κάτω μέρος. Το σχήμα της κεφαλής του υιοθετεί έναν διπλό εξαγωνικό σχεδιασμό, που συνδυάζει την κίνηση δώδεκα σημείων και μια ενσωματωμένη δομή φλάντζας, ειδικά σχεδιασμένη για υψηλή ροπή και αντοχή στη χαλάρωση κραδασμών.

Αυτή η βίδα φλάντζας 12 σημείων χρησιμοποιείται συνήθως σε συστήματα μετάδοσης αυτοκινήτων, μπλοκ κινητήρων, κινητήρες αεροσκαφών και βιομηχανικό εξοπλισμό υψηλής αντοχής. Αποτελεί ιδανική λύση για την αντικατάσταση παραδοσιακών βιδών εξαγωνικής κεφαλής και εσωτερικών εξαγωνικών κυλινδρικών βιδών. Ο σχεδιασμός της επιφάνειας κίνησης δώδεκα όψεων επιτρέπει τη χρήση κλειδιού δακτυλίου ή υποδοχών δώδεκα όψεων, επιτρέποντας τη λειτουργία επανατοποθέτησης 30° σε στενούς χώρους σε σύγκριση με τις τυπικές εξαγωνικές κεφαλές, με αποτέλεσμα υψηλότερη απόδοση εγκατάστασης.

12 Point Flange Screw

Βασικό πλεονέκτημα

Τα βασικά πλεονεκτήματα της βίδας φλάντζας 12 σημείων αντικατοπτρίζονται κυρίως στις ακόλουθες πτυχές:

(1) Τύπος κεφαλής δώδεκα σημείων

Περισσότερες επιφάνειες επαφής: Ο τύπος κεφαλής δώδεκα σημείων έχει διπλάσιες επιφάνειες επαφής από την εξαγωνική κεφαλή, επιτρέποντάς του να αντέχει υψηλότερη ροπή σύσφιξης χωρίς να καταστρέφει την κεφαλή.

Ο κίνδυνος γωνίας ολίσθησης είναι χαμηλός: Η κατανομή της δύναμης είναι πιο ομοιόμορφη, καθιστώντας την κατάλληλη για εφαρμογές που απαιτούν υψηλή προφόρτιση.

(2) Ενσωματωμένη φλάντζα

Ανεξάρτητη επιφάνεια φλάντζας: Δεν απαιτούνται πρόσθετα παρεμβύσματα. Η οδοντωτή ή ανάγλυφη κατασκευή στο κάτω μέρος της φλάντζας συνεργάζεται με την επιφάνεια του τεμαχίου εργασίας, δημιουργώντας ισχυρή δύναμη τριβής.

Υψηλή αντοχή στους κραδασμούς: Μπορεί να διατηρήσει την προφόρτιση ακόμη και σε περιβάλλον δόνησης, κατάλληλο για περιοχές δυναμικού φορτίου.

(3) Εύκολη εγκατάσταση, εξοικονομεί χώρο

Περιστροφή 30°: Η κεφαλή δώδεκα σημείων μπορεί να περιστραφεί κατά 30° για να εισαχθεί στο κλειδί για επανατοποθέτηση. Αυτό εξοικονομεί το μισό χώρο σε σύγκριση με την περιστροφή 60° της εξαγωνικής κεφαλής. Κατάλληλο για περιορισμένο χώρο.

(4) Μεγάλη περιοχή ρουλεμάν

Η διευρυμένη επιφάνεια της φλάντζας αυξάνει την περιοχή επαφής: διαχέει αποτελεσματικά την πίεση και αποτρέπει την παραμόρφωση των μαλακών υλικών όπως το αλουμίνιο και ο χυτοσίδηρος.

12 Point Flange Screw

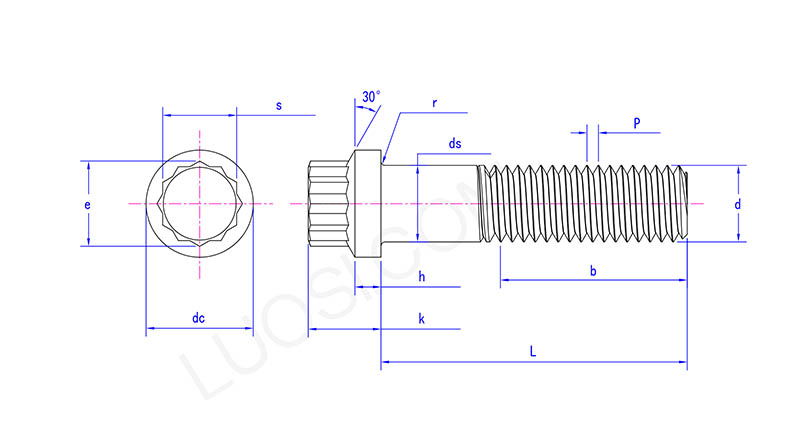

Δευτ	Μ22	Μ24	Μ27	Μ30	Μ33	Μ36	Μ39	Μ42	Μ45	Μ48	Μ52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds μέγ	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h μέγ	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r μέγ	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s μέγ	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Εναλλακτικές εξαγωνικές βίδες

Συμβατότητα με εξωτερική διάμετρο κεφαλής: Η βίδα φλάντζας 12 σημείων έχει το ίδιο μέγεθος οπής με την τυπική εξαγωνική κυλινδρική βίδα κεφαλής, ώστε να μπορεί να αντικατασταθεί απευθείας χωρίς να τροποποιηθεί η θέση της οπής και είναι επίσης πιο ανθεκτική.

(6) Πλήρης σειρά βαθμών υψηλής αντοχής

Καλύπτει κατηγορία 8,8, 10,9, 12,9 και ανοξείδωτο χάλυβα A2-70/A4-80, καλύπτοντας τις ανάγκες όλων των σεναρίων που κυμαίνονται από γενικά μηχανήματα έως εξαιρετικά βαριά φορτία.

(7) Πλούσιες λύσεις ανθεκτικές στη διάβρωση

Προσφέρετε διάφορες επιφανειακές επεξεργασίες όπως ηλεκτρογαλβανισμός, γαλβανισμός εν θερμώ, επίστρωση Dacromet, κράμα ψευδαργύρου-νικελίου και μαύρισμα, κατάλληλο για εσωτερικούς, εξωτερικούς, θαλάσσιους και χημικούς χώρους κ.λπ.

(8) Ευρεία γκάμα πεδίων εφαρμογών

Αυτοκίνητα (κινητήρες, κιβώτια ταχυτήτων, σασί), αεροδιαστημική (πλαίσιο κινητήρων, όργανα προσγείωσης), αιολική ενέργεια, ορυχεία, πετροχημικά, πλοία, γενικά μηχανήματα κ.λπ.
