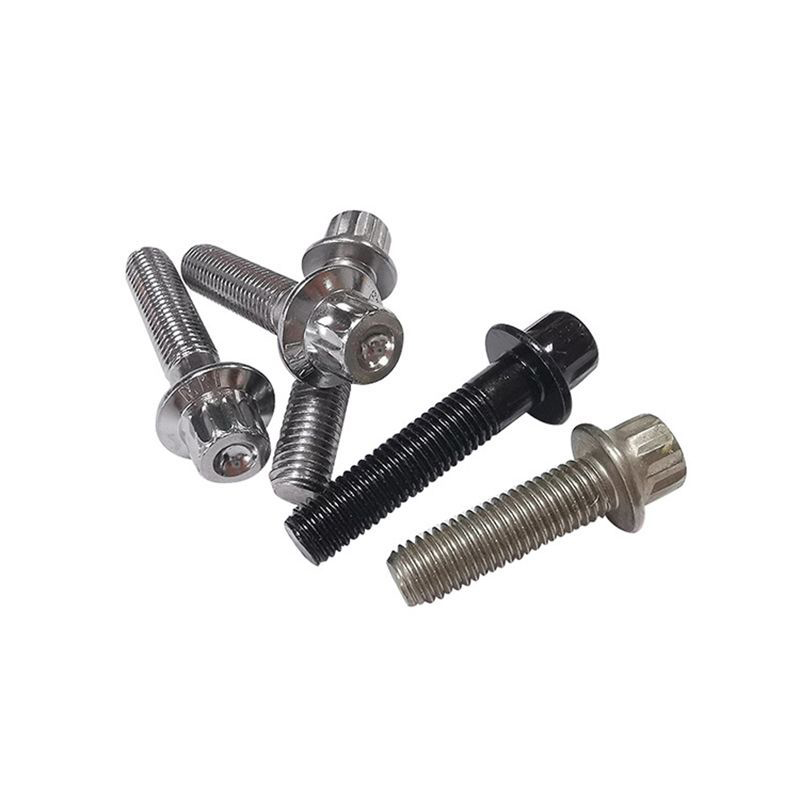

Βίδα φλάντζας 12 σημείων με μειωμένο στέλεχος η κεφαλή έχει 12 γωνίες. Η πλάκα φλάντζας κάτω είναι σαν φλάντζα, αυξάνοντας την περιοχή επαφής με το συνδεδεμένο υλικό. Το λεπτό τμήμα της ράβδου στη μέση έχει μικρότερη διάμετρο σε σύγκριση με τις συνηθισμένες βιδωτές ράβδους και εφαρμόζεται σε ορισμένα συγκεκριμένα σενάρια.
| Δευτ | #10 |
| P | 32 |
| δ1 | 0.1 |
| dc | 0.375 |
| ds μέγ | 0.171 |
| ds min | 0.161 |
| e | 0.278 |
| h μέγ | 0.05 |
| h min | 0.04 |
| k | 0.26 |
| r min | 0.015 |
| r μέγ | 0.025 |
| s μέγ | 0.251 |
| s min | 0.243 |
| w | 0.13 |
Αυτή η βίδα φλάντζας κεφαλής 12 σημείων μπορεί να χρησιμοποιηθεί για εγκατάσταση υδραυλικής αντλίας. Η αντλία υψηλής πίεσης μπορεί να κουνηθεί, προκαλώντας χαλάρωση των μπουλονιών εγκατάστασης. Ο σχεδιασμός της κοντής λαβής του μπορεί να απορροφήσει τους κραδασμούς του λαιμού. Η στεγανοποίηση της φλάντζας μπορεί να αποτρέψει τη διαρροή λαδιού και δεν απαιτεί ξεχωριστή φλάντζα. Τα τυπικά μπουλόνια θα σπάσουν μέσα σε λίγους μήνες, ενώ αυτά τα μπουλόνια μπορούν να αντέξουν περισσότερες από 10.000 ώρες λειτουργίας.
Η βίδα φλάντζας 12 σημείων με μειωμένο στέλεχος μπορεί να χρησιμοποιηθεί για τη σύνδεση της πολλαπλής εξαγωγής. Η πολλαπλή του στροβίλου μπορεί να ραγίσει στις οπές των μπουλονιών λόγω θερμικής καταπόνησης. Μπορούν να λύσουν αυτό το πρόβλημα. Η βιδωτή ράβδος μπορεί να λυγίσει κατά τη διάρκεια ενός θερμικού κύκλου στους 800°C για να αποφευχθεί η θραύση λόγω πίεσης. Κατά την αποσυναρμολόγηση, είναι πιο ανθεκτικό στη σκουριά από την εξαγωνική κεφαλή. Φροντίστε να εφαρμόσετε αντικολλητικό παράγοντα νικελίου. Η διάρκεια ζωής του είναι διπλάσια από αυτή των συνηθισμένων μπουλονιών.
Αυτές οι βίδες φλάντζας κεφαλής 12 σημείων μπορούν να μειώσουν το βάρος. Το στενότερο τμήμα κάτω από το νήμα μπορεί να μειώσει την απώλεια υλικού χωρίς να θυσιάζει την αντοχή. Είναι πολύ κατάλληλο για εφαρμογές ευαίσθητες στο βάρος, όπως πάνελ αεροσκαφών ή αγωνιστικά αυτοκίνητα. Οι φλάντζες μπορούν ακόμα να χρησιμοποιηθούν ως ενσωματωμένες φλάντζες.
Η βίδα φλάντζας κεφαλής 12 σημείων με μειωμένο στέλεχος έχει ισχυρή δύναμη στερέωσης. Μπορεί να αντέξει μεγάλη ροπή όταν σφίγγεται. Με την πλάκα φλάντζας να αυξάνει την τριβή, είναι επίσης πολύ δύσκολο να χαλαρώσει σε ένα δονούμενο περιβάλλον. Έχει μειώσει τους κινδύνους ασφαλείας και τις βλάβες του εξοπλισμού που προκαλούνται από τη χαλάρωση. Επιπλέον, κατά την εγκατάσταση, ο σχεδιασμός της λεπτής ράβδου του επιτρέπει να περνάει πιο εύκολα μέσα από λεπτότερα υλικά ή μικρές τρύπες χωρίς να χρειάζεται επίπονη περιτύλιξη. Είναι εύκολο στη χρήση και εξοικονομεί χρόνο και ανθρώπινο δυναμικό.
