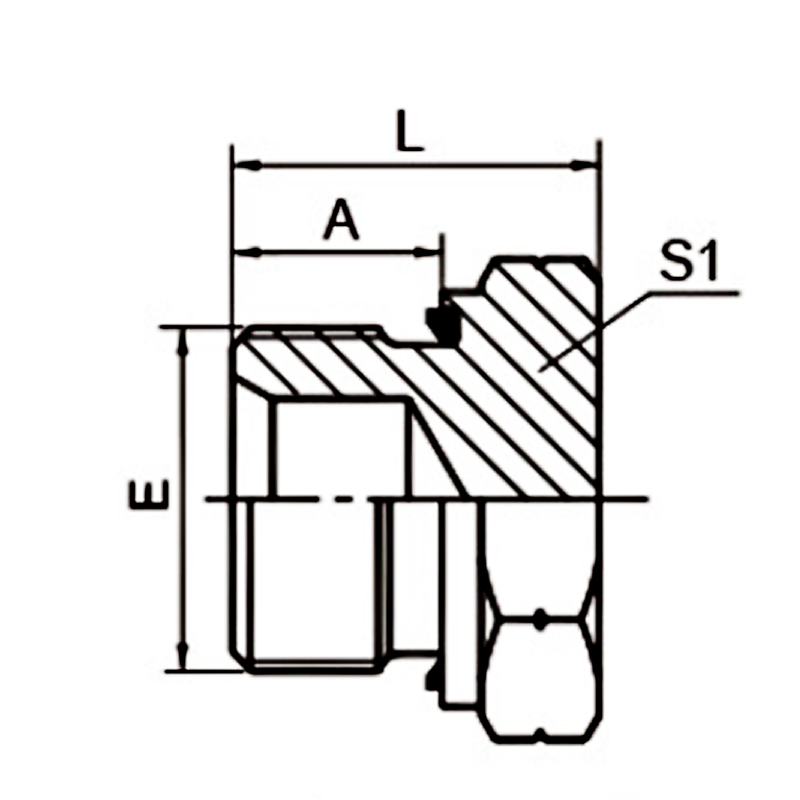

1/4 BSP αρσενική εξάγωνη κεφαλή αιχμάλωτη σφραγίδα

Το 1/4 BSP Male Hex Head Captive Seal είναι ένα μικρό εξάρτημα που χρησιμοποιείται για να μπλοκάρει τα λιπαντικά ή τις θυρίδες επιθεώρησης στο υδραυλικό σύστημα. Η προδιαγραφή είναι εξωτερικό σπείρωμα BSP 1/4 ιντσών (δηλαδή G1/4") και η κεφαλή είναι ένα εξωτερικό εξάγωνο. Μπορεί να σφίξει χρησιμοποιώντας ένα συνηθισμένο κλειδί. Το ιδιαίτερο σε αυτό είναι ότι συνοδεύεται από αυτοασφαλιζόμενο δακτύλιο στεγανοποίησης - αυτός ο στεγανοποιητικός δακτύλιος είναι στερεωμένος στην ακραία επιφάνεια του βύσματος και δεν πέφτει ή πέφτει.

Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι που σχετίζονται με τη σφραγίδα 1/4 BSP Male Hex Head Captive Seal είναι μόνο για αναφορά. Τα συγκεκριμένα δεδομένα ενδέχεται να διαφέρουν ανάλογα με τις προδιαγραφές.

Σχέδιο	Αξία
Προδιαγραφές νήματος	G1/4" (BSPP)
Πλάτος ακμής εξάγωνου	Συνήθως 19 χλστ
Μήκος νήματος	Περίπου 12–15 mm
Μέγιστη πίεση εργασίας	Έως 350–400 bar
Θερμοκρασία λειτουργίας (NBR)	-40°C έως +120°C
Θερμοκρασία λειτουργίας (FKM)	-15°C έως +200°C
Υλικό	Ανθρακούχο χάλυβα (γαλβανισμένο / επινικελωμένο), ανοξείδωτο ατσάλι 304/316L, ορείχαλκος

Κύρια χαρακτηριστικά

(1) Εξαγωνικό σχήμα κεφαλής

Μπορεί να σφίξει χρησιμοποιώντας ένα συνηθισμένο ανοιχτό κλειδί ή ένα κλειδί υποδοχής. Η λειτουργία είναι απλή.

Το εξωτερικό εξαγωνικό σχήμα μπορεί να αντέξει μεγαλύτερη δύναμη σύσφιξης από το εσωτερικό εξαγωνικό σχήμα και είναι λιγότερο πιθανό να γλιστρήσει ή να καταστρέψει το κεφάλι.

(2) Ενσωματωμένος δακτύλιος στεγανοποίησης κατά της αποκόλλησης

Ο στεγανοποιητικός δακτύλιος είναι στερεωμένος στην αυλάκωση στην ακραία όψη της στεγανοποίησης αρσενικής εξαγωνικής κεφαλής 1/4 BSP και δεν θα πέσει ούτε θα μετακινηθεί.

Δεν απαιτούνται ξεχωριστά παρεμβύσματα κατά την εγκατάσταση, ούτε είναι απαραίτητο να τυλίξετε την ταινία πρώτης ύλης ή να εφαρμόσετε στεγανωτικό.

(3) Σφράγιση τελικής όψης, εξασφαλίζοντας αξιόπιστη και στεγανή απόδοση

Αφού σφίξει, ο στεγανοποιητικός δακτύλιος πιέζεται σφιχτά μεταξύ της ακραίας όψης του 1/4 BSP Male Hex Head Captive Seal και του επιπέδου εξόδου λαδιού, σχηματίζοντας έτσι μια σφράγιση.

Δεν επηρεάζεται από την ακρίβεια του νήματος.

(4) Μεγάλη γκάμα επιλογών υλικών

Γαλβανισμός από ανθρακούχο χάλυβα: Οικονομικός.

Ανοξείδωτο ατσάλι 304/316L: Ανθεκτικό στη διάβρωση, κατάλληλο για θαλάσσια, χημικά και τρόφιμα περιβάλλοντα.

Χάλκινος: Κατάλληλος για κυκλώματα νερού, αερίου ή λαδιού χαμηλής πίεσης.

Συμβατό με τα διεθνή πρότυπα

Το μέγεθος είναι σύμφωνο με τα διεθνή πρότυπα και μπορεί να χρησιμοποιηθεί σε συνδυασμό με διάφορους μηχανολογικούς εξοπλισμούς.

(5) Εύκολη εγκατάσταση και συντήρηση

Αρχικά, βιδώστε το με το χέρι για να βεβαιωθείτε ότι τα σπειρώματα είναι σωστά ευθυγραμμισμένα. Στη συνέχεια, χρησιμοποιήστε ένα κλειδί για να το σφίξετε.

Μετά την αποσυναρμολόγηση και τη συναρμολόγηση, εφόσον ο δακτύλιος στεγανοποίησης δεν έχει υποστεί ζημιά, μπορεί να επαναχρησιμοποιηθεί.

(6) Η ταυτοποίηση είναι σαφής.

Η επάνω επιφάνεια της εξαγωνικής κεφαλής είναι συνήθως σφραγισμένη με "G1/4″ ή "1/4", που είναι βολικό για επιτόπου αναγνώριση.
