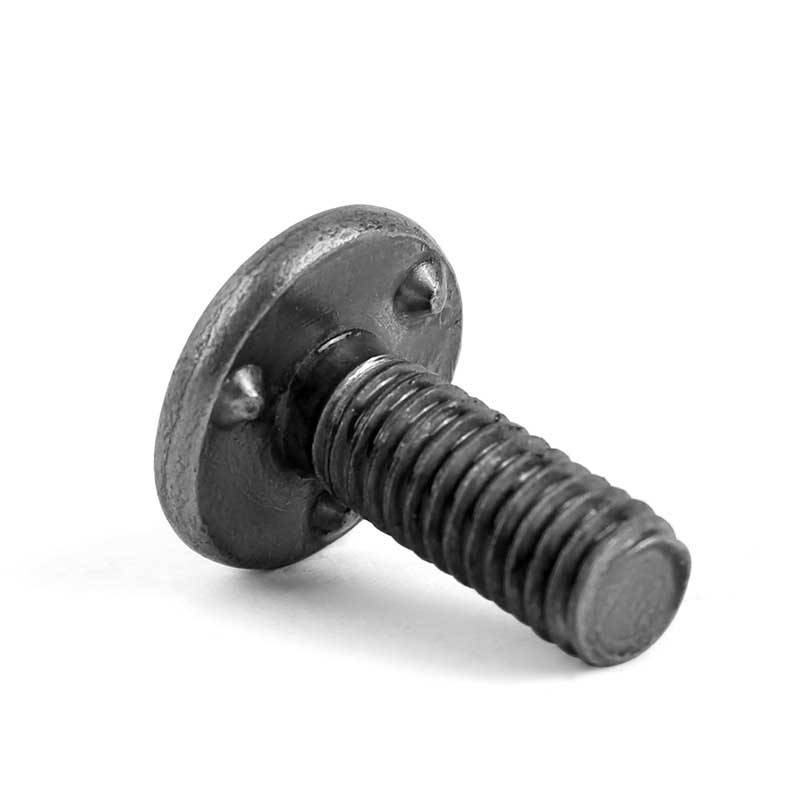

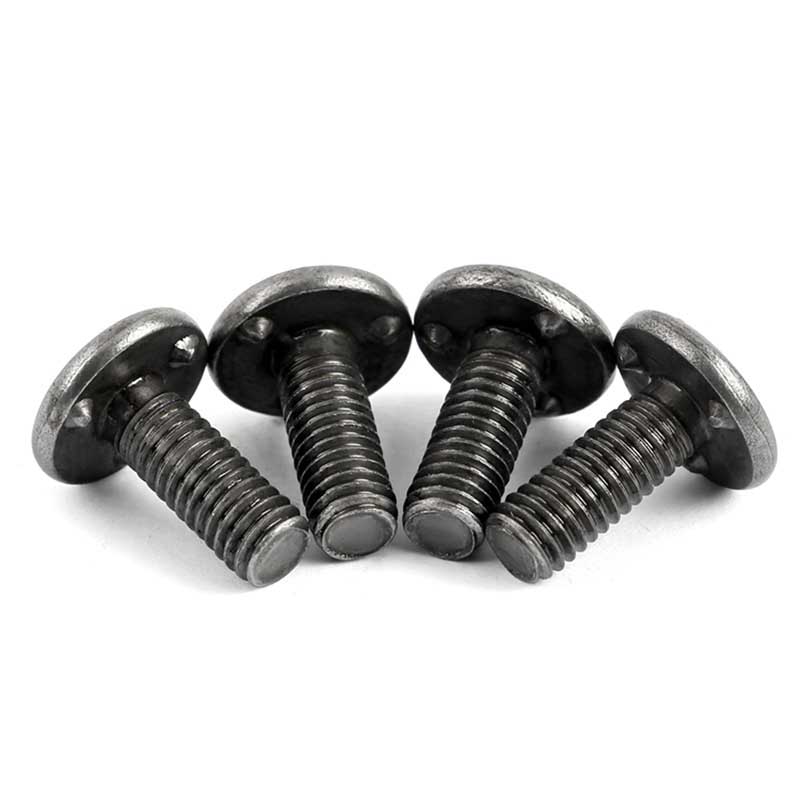

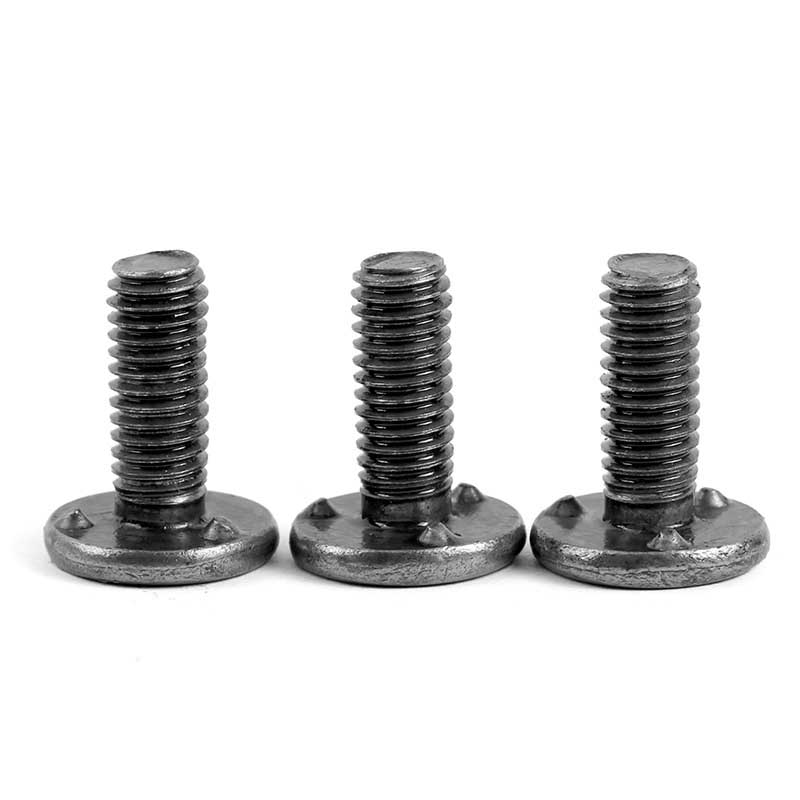

Βίδα συγκόλλησης με μετρικό σπείρωμα

Η βίδα συγκόλλησης με μετρικό σπείρωμα χρησιμοποιείται για συγκόλληση στη μεταλλική επιφάνεια και στη συνέχεια μετρικά σπειρώματα χρησιμοποιούνται για τη σύνδεση άλλων εξαρτημάτων. Η εταιρεία Xiaoguo® διαθέτει επαρκή απόθεμα αγαθών σε απόθεμα. Είναι κατάλληλα για κατασκευή μετάλλων, πάνελ αυτοκινήτων ή βιομηχανικά κουφώματα.

Μοντέλο:DIN 34817-2001

Αποστολή Ερώτησης

περιγραφή προϊόντος

Δευτ	Μ5	Μ6	Μ8	Μ10	Μ12	Μ14
P	0.8	1	1.25	1.5	1.5	1.5
ένα μέγ	2.4	2.8	3.7	4.4	4.6	4.6
dk μέγ	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 μέγ	8.21	10.11	13.68	17.58	21.67	25.72
h μέγ	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k max	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e μέγ	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 μέγ	3.9	4.4	5.9	7.9	9.4	11.5
β1 λεπτό	3.1	3.6	5.1	7.1	8.6	10.5
dένα μέγ	5.3	6.4	8.4	10.5	13	15

Η βίδα συγκόλλησης με μετρικό σπείρωμα στερεώνεται στο τεμάχιο εργασίας με συγκόλληση. Αυτός ο τύπος βίδας διατίθεται τόσο σε στυλ κεφαλής όσο και σε στυλ χωρίς κεφαλή. Ανάλογα με το σπείρωμα, μπορεί να ταξινομηθεί περαιτέρω σε βίδες με εξωτερικά σπειρώματα συγκολλημένα και εσωτερικά σπειρώματα συγκολλημένα. Οι προδιαγραφές είναι γενικά από M5 έως M14.

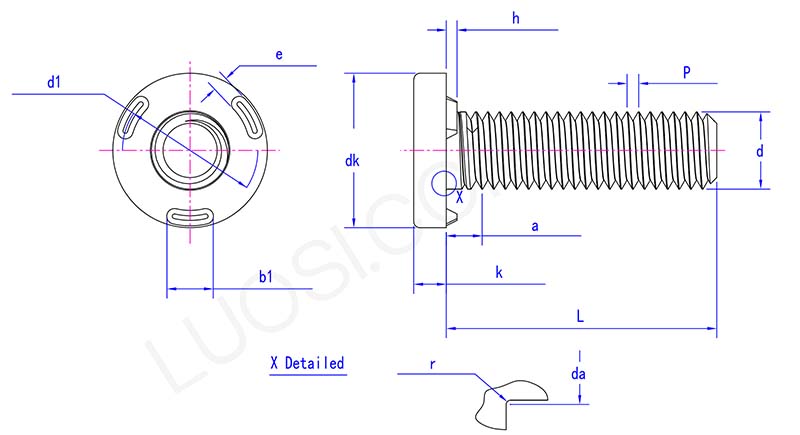

Weld screw with metric thread parameter

Μπορεί να χρησιμοποιηθεί σε

Οι βίδες συγκόλλησης με μετρικά σπειρώματα χρησιμοποιούνται για την επισκευή των βραχιόνων εξάτμισης. Αντο μπουλόνιοι τρύπες του βραχίονα της εξάτμισης έχουν φθαρεί, μπορούν να επισκευαστούν χρησιμοποιώντας αυτές. Καθαρίστε τα σημεία συγκόλλησης στο πλαίσιο, τοποθετήστε τις βίδες και πραγματοποιήστε συγκόλληση με σημείο μέσα από τις οπές στις ροδέλες. Σφίξτε το στήριγμα με μπουλόνια. Χρειάζονται μόνο 3 λεπτά και δεν χρειάζεται να τρυπήσετε ξανά ή να χτυπήσετε. Μπορεί να αντέξει τους κραδασμούς του δρόμου χωρίς να χαλαρώνει.

Η βίδα συγκόλλησης με μετρικό σπείρωμα χρησιμοποιείται για την αναβάθμιση των βραχιόνων μεταφορέων. Εάν χρειάζεται να προσθέσετε αισθητήρες στον υπάρχοντα μεταφορέα, χρησιμοποιήστε τους για να εγκαταστήσετε γρήγορα τα στηρίγματα. Συγκολλήστε τις βίδες M8 στις απαιτούμενες ράγες οδηγού πλαισίου. Δεν χρειάζεται να ανοίξετε τρύπες σε βασικές κατασκευές. Το στήριγμα του αισθητήρα στερεώνεται απευθείας στο νέο σπείρωμα με μπουλόνια. Εξοικονομεί τον χρόνο που απαιτείται για την εκ νέου καλωδίωση κατά την ανακαίνιση και την εγκατάσταση.

Οι βίδες συγκόλλησης χρησιμοποιούνται για την εγκατάσταση υδραυλικών σωληνώσεων. Εάν είναι απαραίτητο να στερεώσετε τον σφιγκτήρα του υδραυλικού σωλήνα στον εξοπλισμό, η χρήση τους μπορεί να αποτρέψει το κούνημα. Συγκολλήστε βίδες M6 κατά μήκος του πλαισίου κάθε 18 ίντσες. Το στήριγμα στερέωσης στερεώνεται απευθείας στη βίδα με μπουλόνια. Μπορούν να αντέξουν τους συνεχείς κραδασμούς καλύτερα από τις βίδες από λαμαρίνα. Αποτρέψτε τη φθορά του εύκαμπτου σωλήνα λόγω τριβής.

Χαρακτηριστικά προϊόντος

Το χαρακτηριστικό της βίδας συγκόλλησης με μετρικό σπείρωμα έγκειται στη χρήση της μεθόδου στερέωσης συγκόλλησης. Σε σύγκριση με τη συνηθισμένη μηχανική σύνδεση, η συγκόλληση μπορεί να κάνει τις βίδες και το υλικό βάσης να σχηματίσουν πιο σφιχτό δεσμό, σχεδόν ενσωματωμένο. Ο σχεδιασμός των μετρικών νημάτων μπορεί εύκολα να συνδυαστεί με παξιμάδια ή εξαρτήματα με εσωτερικά σπειρώματα, διευκολύνοντας την εγκατάσταση άλλων εξαρτημάτων στο μέλλον. Επιπλέον, η ακρίβεια διαστάσεων των νημάτων συμμορφώνεται με τα μετρικά πρότυπα, καθιστώντας τα εξαιρετικά ευέλικτα.
