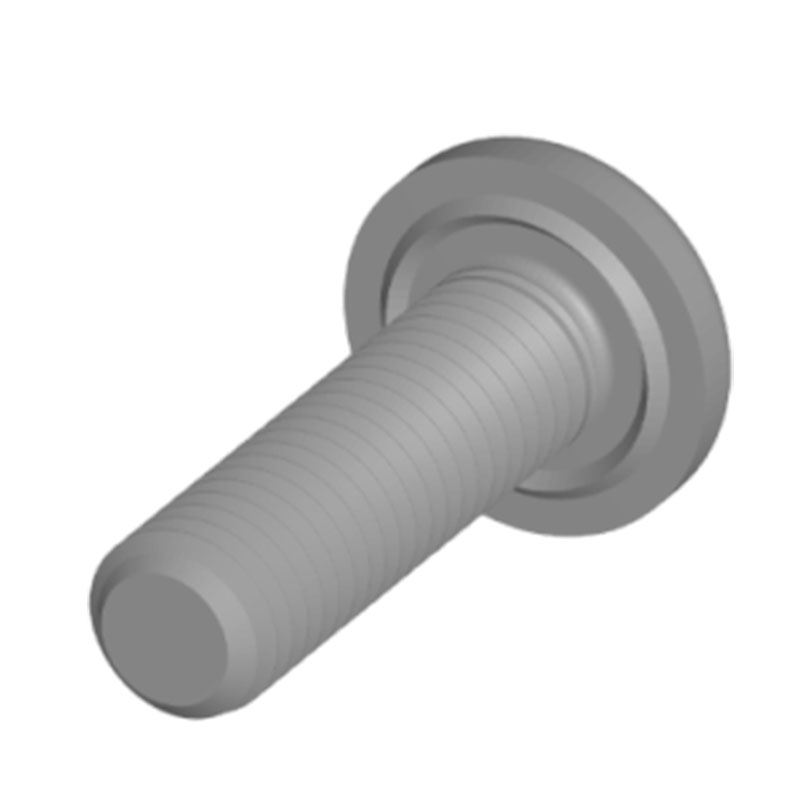

Τύπος UR Projection Weld Studs

Τα καρφιά συγκόλλησης προβολής τύπου UR που παράγονται από τον προμηθευτή της Xiaoguo® συμμορφώνονται με τα πρότυπα του IFI 148-4-2002. Στα εργοστάσια κατασκευής, χρησιμοποιούνται συνήθως για τη σύνδεση παχιών μεταλλικών εξαρτημάτων και η ασφαλής συγκόλληση αυτών των εξαρτημάτων είναι ζωτικής σημασίας. Μπορούμε να προσφέρουμε δωρεάν δείγματα.

Μοντέλο:IFI 148-4-2002

Αποστολή Ερώτησης

περιγραφή προϊόντος

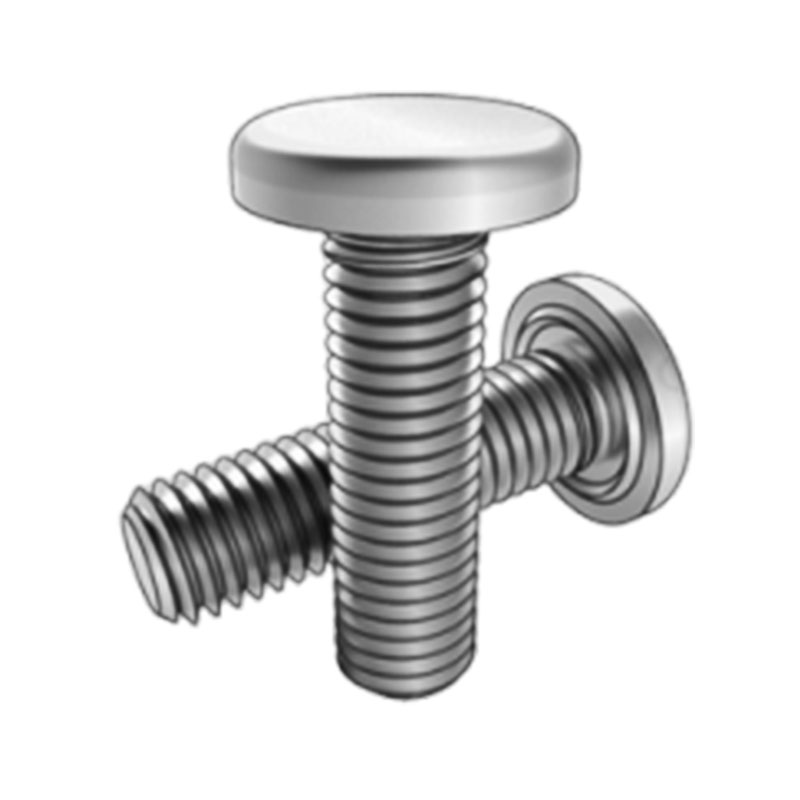

Τα καρφιά συγκόλλησης προβολής τύπου UR έχουν μεγάλο σχήμα κυκλικής επίπεδης κεφαλής, με λεία και επίπεδη επιφάνεια, η οποία μπορεί να αυξήσει την περιοχή επαφής με την επιφάνεια του συνδεδεμένου εξαρτήματος. Συχνά χρησιμοποιούνται στη σύνδεση λεπτών πλακών και διακοσμητικών στοιχείων.

Χαρακτηριστικά προϊόντος

Τα καρφιά με πλήρες σπείρωμα με οβάλ σημείο έχουν ουσιαστικά νήματα που διατρέχουν ολόκληρο το καρφί, με το ένα άκρο να στενεύει σταδιακά σε μια οβάλ κεφαλή. Είναι σαν οδηγός, που οδηγεί ομαλά τα μπουλόνια στις οπές κατά την εγκατάσταση. Αυτό σημαίνει ότι είναι λιγότερο πιθανό να προκαλέσετε ζημιά στα σπειρώματα στα εξαρτήματα, ειδικά όταν λειτουργείτε χειροκίνητα ή σε στενούς χώρους. Χρησιμοποιήστε ένα τυπικό παξιμάδι στο άλλο άκρο.

Μετά την ολοκλήρωση της συγκόλλησης, τα καρφιά συγκόλλησης προβολής τύπου UR σχηματίζουν μια σύνδεση υψηλής αντοχής με το τεμάχιο εργασίας, ικανή να αντέχει μεγάλες δυνάμεις εφελκυσμού, δυνάμεις διάτμησης και κραδασμούς. Ακόμη και κατά τη μακροχρόνια χρήση, όταν υπόκειται σε εξωτερικές δυνάμεις ή δονήσεις του εξοπλισμού, είναι απίθανο να χαλαρώσει ή να πέσει, όπως στη συγκόλληση κόμβων σύνδεσης μεταξύ χαλύβδινων δοκών και χαλύβδινων υποστυλωμάτων σε δομικές κατασκευές από χάλυβα, κάτι που μπορεί να εξασφαλίσει τη σταθερότητα της δομής του κτιρίου.

Η ακρίβεια επεξεργασίας με σπείρωμα των καρφιών συγκόλλησης προβολής UR είναι υψηλή. Ταιριάζουν σφιχτά και ομαλά με τυπικά παξιμάδια ή εξαρτήματα με εσωτερικά σπειρώματα και δεν θα υπάρχουν προβλήματα όπως κόλλημα ή ολίσθηση του νήματος κατά την εγκατάσταση. Αυτό διασφαλίζει ότι η επακόλουθη εγκατάσταση άλλων εξαρτημάτων μπορεί να ολοκληρωθεί με ευκολία και ακρίβεια, βελτιώνοντας έτσι τη συνολική ποιότητα συναρμολόγησης.

Τα καρφιά συγκόλλησης προβολής τύπου UR είναι πολύ εύκολα στη χρήση και δεν απαιτούν περίπλοκη διαδικασία τοποθέτησης. Κατά τη διαδικασία συγκόλλησης, η ειδική ανυψωμένη σχεδίαση στην κεφαλή του επιτρέπει να προσκολλάται γρήγορα στο τεμάχιο συγκόλλησης. Μόλις ενεργοποιηθεί ο εξοπλισμός συγκόλλησης, το ανυψωμένο τμήμα λιώνει γρήγορα, συγκολλώντας σταθερά το μπουλόνι πάνω στο τεμάχιο συγκόλλησης. Αυτό μειώνει σημαντικά τον χρόνο εγκατάστασης και βελτιώνει την αποδοτικότητα της παραγωγής.

Παράμετροι προϊόντος

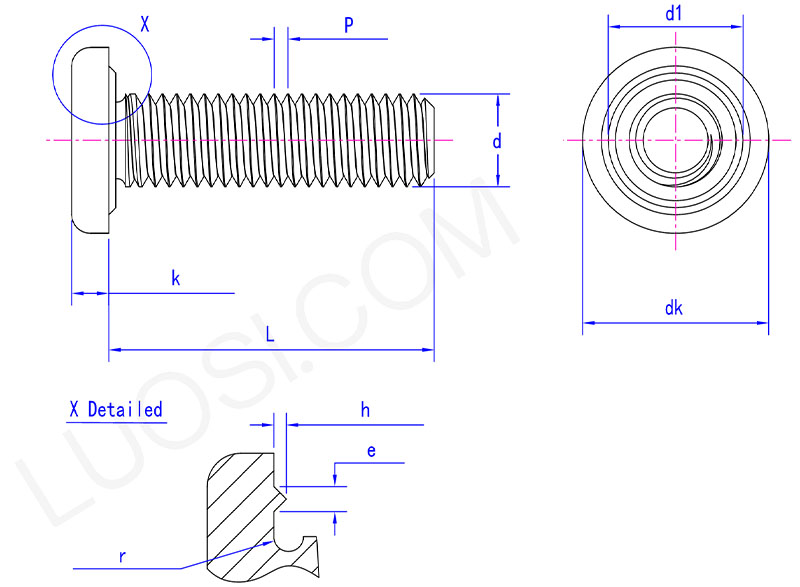

Type UR projection weld stud parameter

Δευτ	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk μέγ	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
δ1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h μέγ	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ω λεπτ	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r μέγ	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
