Στήριγμα συγκόλλησης προβολής τύπου U3

Τα καρφιά συγκόλλησης προβολής τύπου U3 συγκολλούνται εύκολα σε χαλύβδινες επιφάνειες και τα μετρικά σπειρώματά τους ταιριάζουν τέλεια με τα τυπικά παξιμάδια. Είναι ιδιαίτερα κατάλληλο για γρήγορη σύνδεση σε μεταλλικά έργα. Ο προμηθευτής Xiaoguo® ακολουθεί αυστηρά τα πρότυπα του IFI 148-1-2002.

Μοντέλο:IFI 148-1-2002

Αποστολή Ερώτησης

περιγραφή προϊόντος

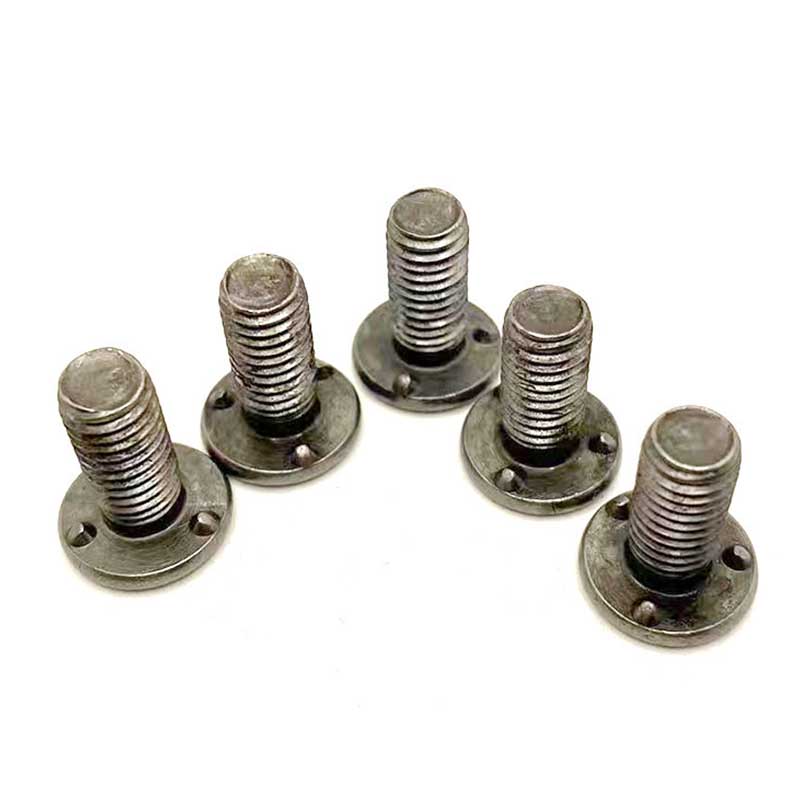

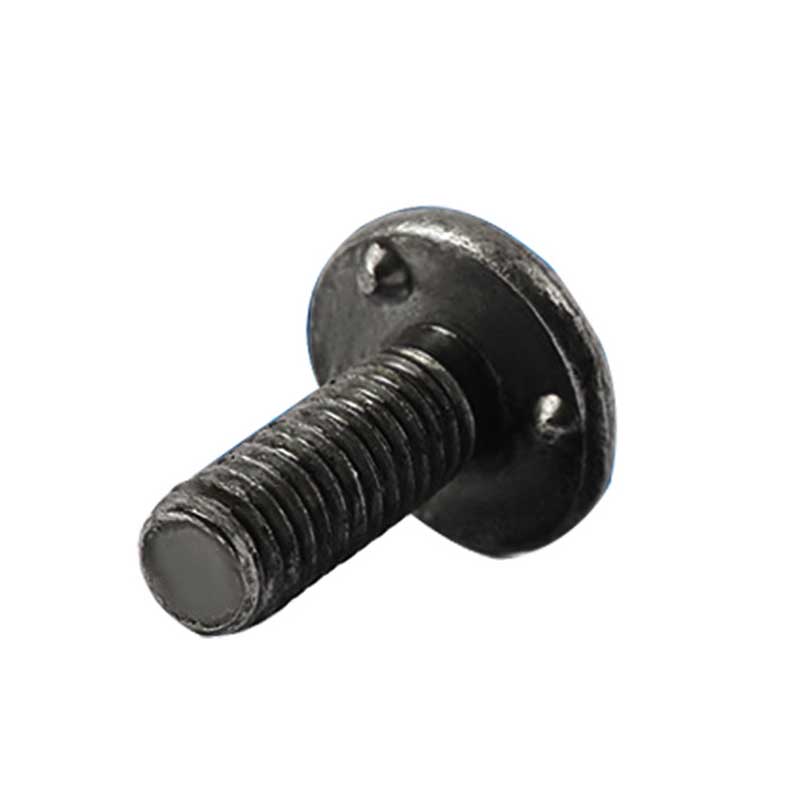

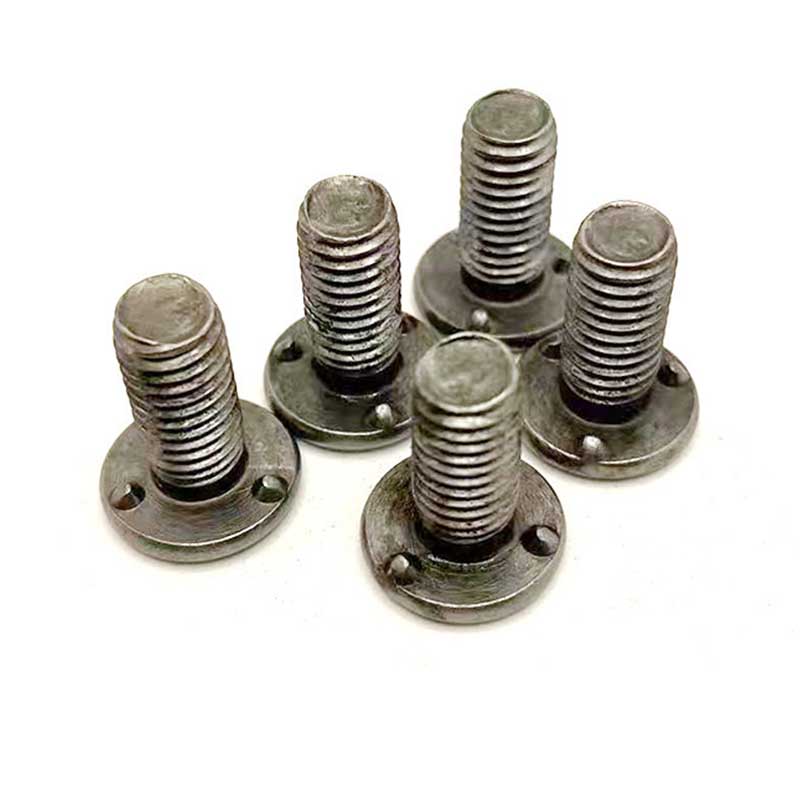

Το καρφί συγκόλλησης προβολής τύπου U3 είναι ένα εξάρτημα στερέωσης ειδικά σχεδιασμένο για εγκαταστάσεις συγκόλλησης. Από την εμφάνιση, υπάρχουν τρεις συμμετρικά κατανεμημένες μικρές προεξοχές κάτω από την κεφαλή αυτού του καρφιού και αυτές οι τρεις προεξοχές είναι οι βασικές δομές που χρησιμοποιούνται για τη συγκόλληση.

Εφαρμογές και παράμετροι

Δευτ	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk μέγ	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 μέγ	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h μέγ	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
δ1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r μέγ	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Τα καρφιά συγκόλλησης προβολής τύπου U3 μπορούν να χρησιμοποιηθούν για τη στερέωση των πλεξούδων καλωδίωσης του τρέιλερ. Μπορούν να λύσουν το πρόβλημα των δεμάτων καλωδίων που κολλάνε στην πλεξούδα καλωδίωσης του τρέιλερ. Συγκολλήστε τα απευθείας στο πλαίσιο του τρέιλερ κάθε 12 ίντσες. Ο δακτυλιοειδής δακτύλιος συγκόλλησης του λιώνει καλά και η ταχύτητα συγκόλλησης είναι γρήγορη. Το εξάρτημα καλωδίωσης με σφιγκτήρα στερεώνεται στο καρφί χωρίς να χρειάζεται διάτρηση. Σε ανώμαλους δρόμους, η σεισμική του απόδοση είναι καλύτερη από αυτή των κολλημένων στηρίξεων.

Τα καρφιά συγκόλλησης προβολής τύπου U3 χρησιμοποιούνται για την κατασκευή στηριγμάτων ηλιακών πάνελ. Εάν θέλετε να εγκαταστήσετε ηλιακές ράγες σε μια λεπτή κυματοειδές στέγη, μπορούν να αποτρέψουν τη διαρροή. Συγκολλήστε την ηλιακή ράγα μέσω του πάνελ οροφής στην κάτω τεγίδα. Η στεγανοποίηση θερμής τήξης μπορεί να αποτρέψει τη διαρροή νερού. Στερεώστε τη ράγα οδήγησης απευθείας στα μπουλόνια με μπουλόνια.

Προεξοχή συγκόλλησης τύπου U3 για στερέωση σιδηροτροχιάς μεταφοράς. Οι βίδες-οδηγοί στο λεπτό πλαίσιο έχουν πέσει, επομένως μπορείτε να το χρησιμοποιήσετε για να ενισχύσετε το στήριγμα. Συγκολλήστε κατά μήκος του πλαισίου κάθε 18 ίντσες. Στερεώστε τη ράγα οδήγησης στα καρφιά με μπουλόνια. Μειώστε το χρόνο διακοπής λειτουργίας στα εργοστάσια τροφίμων που προκαλείται από την αποκόλληση του νήματος.

Συγκόλληση

Προεξοχές συγκόλλησης τύπου U3 κατά τη συγκόλληση, οι τρεις προεξοχές κάτω από την κεφαλή μπορούν να έρθουν σε πλήρη επαφή με την επιφάνεια του τεμαχίου εργασίας. Μέσω της θερμότητας που παράγεται από το ρεύμα συγκόλλησης, οι προεξοχές και το τεμάχιο εργασίας λιώνουν γρήγορα και συγχωνεύονται, σχηματίζοντας μια πολύ σταθερή σύνδεση που μπορεί να αντέξει σημαντικές δυνάμεις εφελκυσμού και διάτμησης.
