Τετράγωνα παξιμάδια συγκόλλησης τύπου Β

Τα τετράγωνα παξιμάδια συγκόλλησης τύπου Β είναι ειδικά σχεδιασμένα για συγκόλληση μετάλλων. Είναι κατάλληλα για βαριά μηχανήματα ή χοντρά χαλύβδινα κουφώματα. Η βάση των παξιμαδιών τύπου Β είναι ελαφρώς παχύτερη, καθιστώντας τα πιο ανθεκτικά. Ως εργοστάσιο παραγωγής, η Xiaoguo® διαθέτει επαγγελματικό προσωπικό που μπορεί να σας παρέχει κατάλληλους συνδετήρες.

Μοντέλο:GB/T 13680-1992

Αποστολή Ερώτησης

περιγραφή προϊόντος

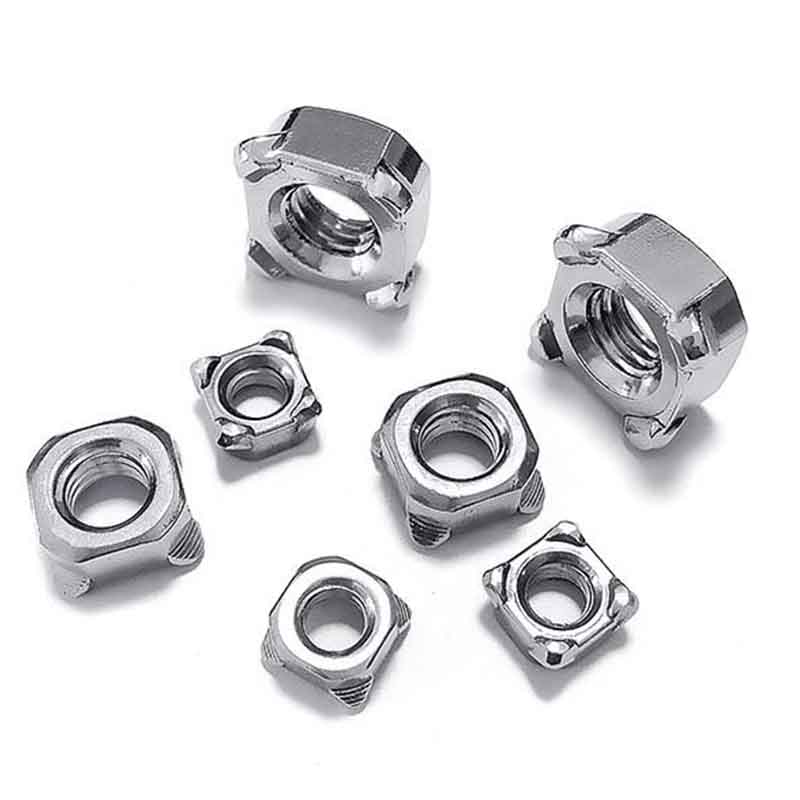

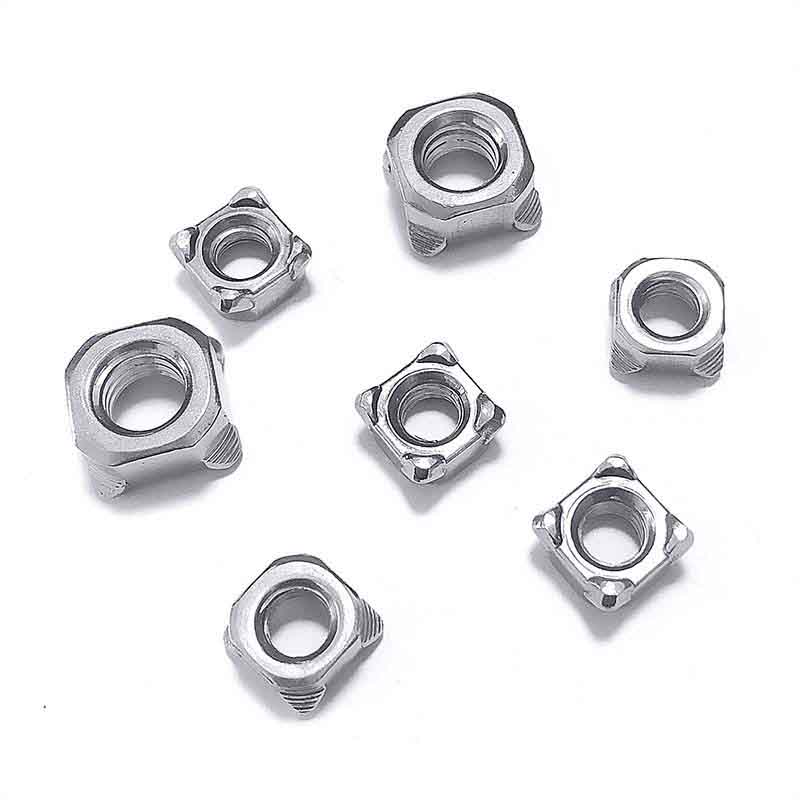

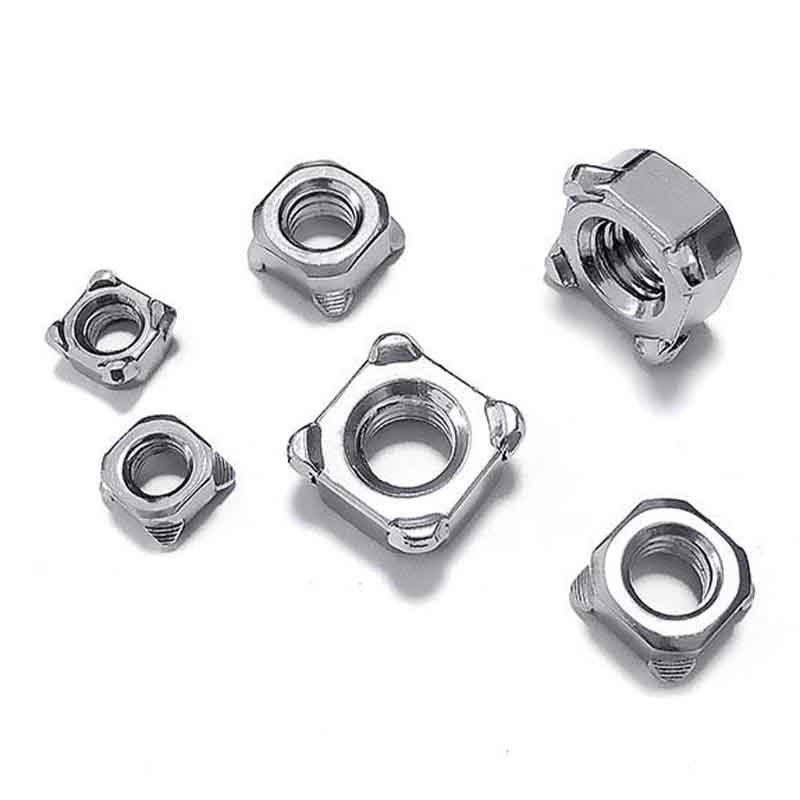

Τα τετράγωνα παξιμάδια συγκόλλησης τύπου Β έχουν στο σύνολό τους τετράγωνο σχήμα. Έχουν τρύπες με σπείρωμα στη μέση και κάθε μία από τις τέσσερις γωνίες έχει μια μικρή προεξοχή, η οποία είναι ειδικά σχεδιασμένη για σκοπούς συγκόλλησης. Από το M4 έως το M12, όλα είναι διαθέσιμα και παρέχονται και αντίστοιχα μπουλόνια.

Λεπτομέρειες προϊόντος

Τετράγωνα συγκολλημένα παξιμάδια τύπου Βδεν έχουν τρύπες ή απλές γωνίες. Αντίθετα, υπάρχουν ευδιάκριτες προεξοχές σε κάθε γωνία. Αυτό είναι ένα βασικό χαρακτηριστικό. Μπορείτε να συγκολλήσετε απευθείας σε αυτές τις προεξοχές. Αυτός ο σχεδιασμός παρέχει συνήθως έναν πιο ομοιόμορφο πυρήνα συγκόλλησης επειδή οι προεξοχές θα λιώσουν και θα συγχωνευτούν με την υποκείμενη μεταλλική πλάκα. Αυτή είναι μια κοινή προδιαγραφή, ειδικά στην αυτοκινητοβιομηχανία.

Εάν χρησιμοποιείτε εξοπλισμό συγκόλλησης σημείου, τα τετράγωνα παξιμάδια συγκόλλησης Β είναι συνήθως πιο κατάλληλη επιλογή από αυτά του τύπου Α. Αυτές οι ανυψωμένες προεξοχές είναι στην πραγματικότητα σχεδιασμένες για να επιτρέπουν στο άκρο του ηλεκτροδίου συγκόλλησης με σημείο να τις πιέζει. Οι προεξοχές ελέγχουν τη διαδρομή του ρεύματος συγκόλλησης και μπορούν προβλέψιμα να λιώσουν, σχηματίζοντας έτσι έναν ισχυρό πυρήνα συγκόλλησης. Αυτό τα καθιστά εξαιρετικά συμβατά με αυτοματοποιημένες γραμμές παραγωγής σημειακής συγκόλλησης για μαζική παραγωγή. Οι τετράγωνες άκρες τοποθετούνται ευκολότερα από τα κυκλικά παξιμάδια. Απλώς τοποθετήστε τα στη σιδερένια πλάκα και θα καταλάβετε αμέσως αν έχουν τοποθετηθεί σωστά. Οι τέσσερις προεξοχές συγκόλλησης έχουν το ίδιο μέγεθος και θερμαίνονται ομοιόμορφα κατά τη συγκόλληση, με αποτέλεσμα να είναι λιγότερο πιθανό να είναι λάθος ευθυγράμμιση. Οι οπές με σπείρωμα είναι ίσιες και τα μπουλόνια μπορούν να εισαχθούν ομαλά χωρίς να κολλήσουν. Ακόμα κι αν η πλάκα σιδήρου είναι ελαφρώς παραμορφωμένη, εφόσον τα παξιμάδια είναι σωστά συγκολλημένα, τα μπουλόνια μπορούν να σφίξουν μέχρι τέρμα.

Τα τετράγωνα συγκολλημένα παξιμάδια τύπου Β σχεδιάζονται συνήθως για διάφορες προδιαγραφές μεταλλικών φύλλων, αλλά είναι ιδιαίτερα κατάλληλα για ελαφρώς παχύτερα υλικά, επειδή ένας καλός πυρήνας συγκόλλησης είναι ζωτικής σημασίας. Το ανυψωμένο τμήμα του σχεδίου βοηθά στη διασφάλιση ότι επαρκής θερμότητα διεισδύει στη βάση του παξιμαδιού και στο βασικό μέταλλο, σχηματίζοντας έτσι ένα ισχυρό σημείο τήξης, ακόμα κι αν το πάχος του φύλλου δεν είναι πολύ λεπτό.

Παράμετροι προϊόντος

Δευτ	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.7	0.8	1	1\|1,25	1\|1.25\|1.5	1,25\|1,5\|1,75
h μέγ	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1
k max	3.5	4.2	5	6.5	8	9.5
k min	3.2	3.9	4.7	6.14	7.64	9.14
s μέγ	7	8	10	13	16	18
s min	6.64	7.64	9.64	12.57	15.57	17.57
β μέγ	0.5	0.5	0.5	1	1	1
b min	0.3	0.3	0.3	0.5	0.5	0.5
b1 μέγ	1.5	1.5	1.5	1.5	1.5	2
β1 λεπτό	0.3	0.3	0.3	0.3	0.3	0.5
