Ξύλινη βίδα με στρογγυλή κεφαλή DIN 96

Η ξύλινη βίδα με στρογγυλή κεφαλή DIN 96 που παράγεται από το εργοστάσιο Xiaoguo® διατίθεται σε μεγάλη γκάμα προδιαγραφών και μεγεθών, κατάλληλη για συναρμολόγηση μικρής και μεγάλης κλίμακας και χρησιμοποιείται ευρέως.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ακολουθεί μια εισαγωγή στις προδιαγραφές και τις διαστάσεις της ξύλινης βίδας με στρογγυλή κεφαλή με εγκοπή DIN 96 πρότυπο.

Τυπική σειρά: Διάμετρος νήματος 1,6 mm έως 8 mm, μετρική, μονή υποδοχή, στρογγυλή κεφαλή, τρυπάνι ξύλου (χοντρό νήμα).

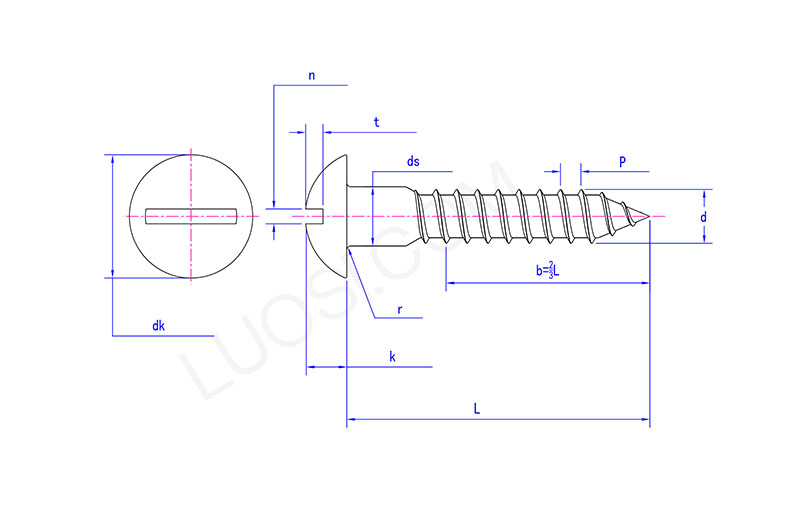

Βασικές διαστάσεις (mm, κοινές προδιαγραφές)

δ: Ονομαστική διάμετρος του νήματος

ds: Διάμετρος ράβδου (το λείο τμήμα της ράβδου)

dk: Διάμετρος κεφαλής

κ: Ύψος κεφαλιού

n: Πλάτος της υποδοχής

t: Βάθος υποδοχής (μέγιστο)

L: Ονομαστικό μήκος (κοινό εύρος)

d	ds (μέγ./λεπτό)	dk (ονομ.)	k	n	T (max)	L
1.6	1.6/1.2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8-30

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Εισαγωγή Υλικού

Τα κοινά υλικά για την ξύλινη βίδα με στρογγυλή κεφαλή DIN 96 περιλαμβάνουν κυρίως ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και κράμα χαλκού. Ο συγκεκριμένος τύπος υλικού που θα επιλεγεί εξαρτάται από το περιβάλλον χρήσης, τις απαιτήσεις αντοχής και τον προϋπολογισμό κόστους.

(1) Ανθρακούχο χάλυβα

Ο ανθρακούχο χάλυβας είναι το πιο συχνά χρησιμοποιούμενο υλικό για ξύλινες βίδες, με χαμηλό κόστος, υψηλή αντοχή και καλή απόδοση επεξεργασίας. Μεταξύ αυτών, ο χάλυβας χαμηλών εκπομπών άνθρακα είναι ο πιο κοινός τύπος, καθώς έχει χαμηλή περιεκτικότητα σε άνθρακα, καλύτερη σκληρότητα και απόδοση επεξεργασίας και είναι κατάλληλος για διαμόρφωση ψυχρής κλάσης.

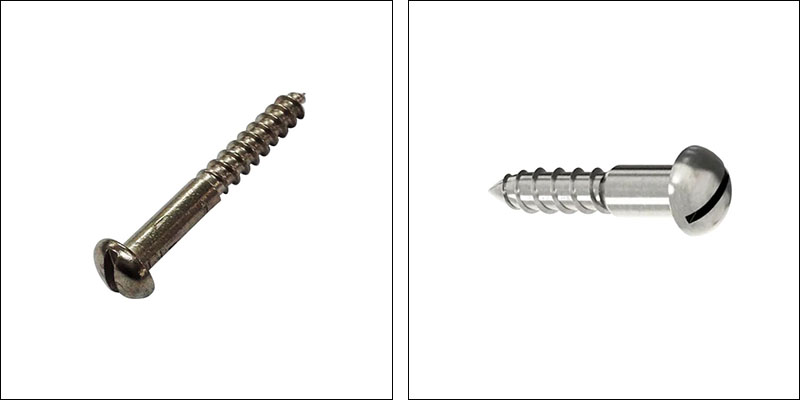

(2) από ανοξείδωτο χάλυβα

Η επιφάνεια σχηματίζει φυσικά ένα πυκνό φιλμ οξειδίου, παρέχοντας εξαιρετική προστασία από τη διάβρωση. Δεν απαιτείται πρόσθετη επεξεργασία επιφάνειας και είναι κατάλληλο για τα περισσότερα υγρά περιβάλλοντα και εξωτερικές εφαρμογές.

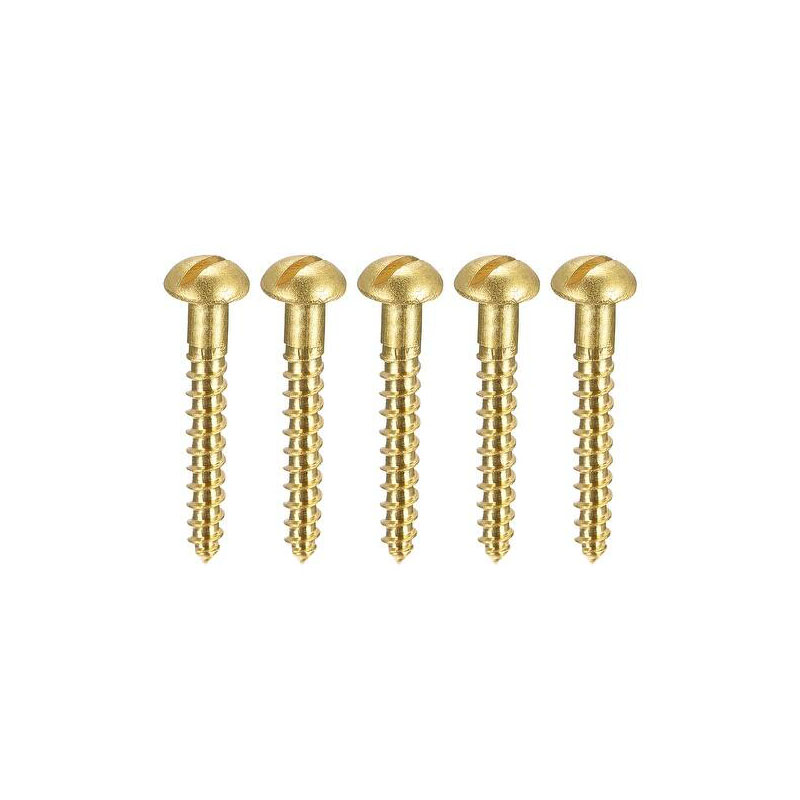

(3) ορείχαλκος/κράμα χαλκού

Οι βίδες DIN 96 με στρογγυλή κεφαλή από κράμα χαλκού χρησιμοποιούνται συχνά σε ειδικές διακοσμητικές ή λειτουργικές ρυθμίσεις λόγω της φυσικής χρυσαφένιας εμφάνισής τους, της εξαιρετικής αντοχής στη διάβρωση και της αγωγιμότητας.

Υλικό	Χαρακτηριστικά	Ισχύοντα σενάρια
ορείχαλκος, CuZn	Η εμφάνιση είναι όμορφη και χρυσαφένιο στο χρώμα. Έχει καλή αντοχή στη διάβρωση, αλλά η αντοχή του είναι χαμηλότερη από αυτή του ανθρακούχου χάλυβα.	Έπιπλα υψηλής ποιότητας, αναπαλαιώσεις αντίκες, εγκαταστάσεις τέχνης, διακοσμητικά αξεσουάρ υλικού, ηλεκτρικές συνδέσεις
Μπρούντζος	Η αντοχή του στη διάβρωση είναι ανώτερη από αυτή του ορείχαλκου και η εμφάνισή του είναι πιο σκούρο καφέ.	Σκάφη, διακοσμήσεις εξωτερικού χώρου, στερέωση γλυπτών

Δευτ	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds μέγ	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk μέγ	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n μέγ	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t μέγ	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Άλλα προαιρετικά υλικά

Κράμα αργιλίου

Ελαφρύ, ανθεκτικό στη διάβρωση, αλλά με χαμηλότερη αντοχή

Κατάλληλο για προσωρινή κατασκευή, ελαφριά διακόσμηση και εκθεσιακές εγκαταστάσεις

Κράμα τιτανίου

Εξαιρετικά υψηλή αντοχή, εξαιρετικά ανθεκτική στη διάβρωση, αλλά με υψηλό κόστος και δύσκολη επεξεργασία

Κατάλληλο για ειδικούς τομείς όπως η αεροδιαστημική και ο ιατρικός εξοπλισμός υψηλής τεχνολογίας

FAQ

(1) Θα σκουριάσει η ξύλινη βίδα DIN 96 με στρογγυλή κεφαλή από ανθρακούχο χάλυβα κατά τη θαλάσσια μεταφορά;

Για να μειώσουμε τον κίνδυνο σκουριάς που προκαλείται από την υγρασία κατά τη μεταφορά, συνήθως υιοθετούμε προστατευτικά μέτρα, όπως χαρτί πρόληψης σκουριάς VCI + σφράγιση πλαστικής σακούλας + ξηραντικό, που μπορούν να αποτρέψουν αποτελεσματικά τη σκουριά.

（2）Πώς να αξιολογήσετε την αντίσταση στη διάβρωση των βιδών DIN 96;

Η αντοχή στη διάβρωση αξιολογείται μέσω δοκιμών ψεκασμού αλατιού. Οι γαλβανισμένες βίδες από ανθρακούχο χάλυβα μπορούν συνήθως να αντέξουν 48-100 ώρες. Οι βίδες από ανοξείδωτο χάλυβα μπορούν να αντέξουν εκατοντάδες έως χιλιάδες ώρες χωρίς να σκουριάσουν.

(3) Ποια πρέπει να είναι η ροπή εγκατάστασης;

Η ροπή εξαρτάται από το υλικό, τον τύπο του ξύλου και τις συνθήκες λίπανσης. Για παράδειγμα, όταν μια ξύλινη βίδα DIN 96 με στρογγυλή κεφαλή με σχισμές 4 mm από ανθρακούχο χάλυβα, η συνιστώμενη ροπή είναι περίπου 2–3 N·m. Η υπέρβαση αυτής της τιμής μπορεί να προκαλέσει ολίσθηση της σχισμής ή σπάσιμο της κεφαλής.
