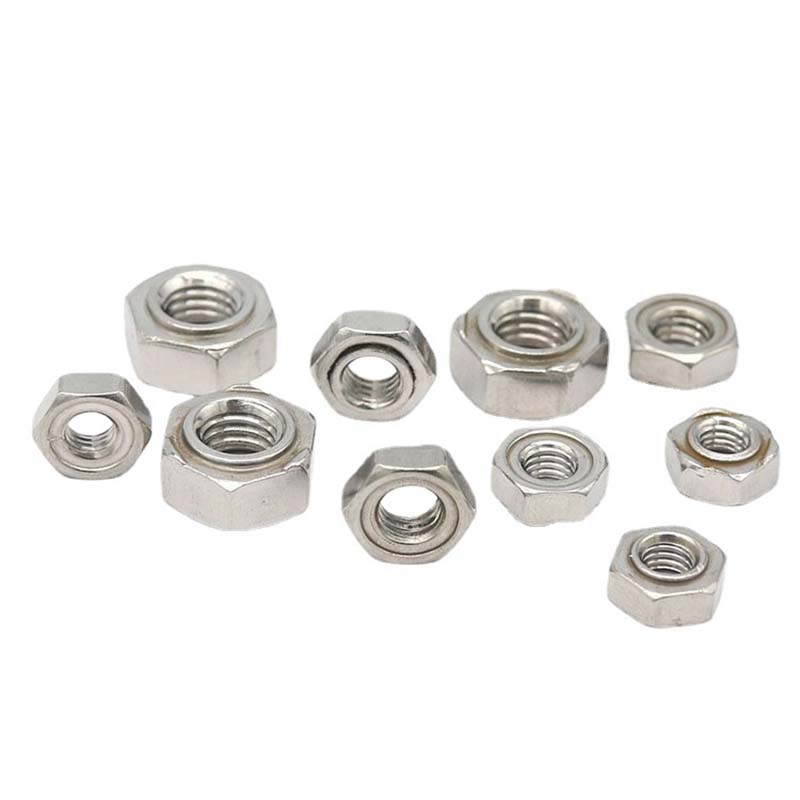

Μετρικά εξαγωνικά παξιμάδια για συγκόλληση με προβολή αντίστασης

Τα μετρικά εξαγωνικά παξιμάδια για συγκόλληση με προεξοχή αντίστασης έχουν μέγεθος σε μετρικές μονάδες και είναι ειδικά σχεδιασμένα για συγκόλληση με σημείο αντίστασης. Κατά τη διαδικασία συγκόλλησης, οι μικρές προεξοχές θα λιώσουν και θα κολλήσουν με το μέταλλο. Οι προμηθευτές του Xiaoguo® μπορούν να παρέχουν δωρεάν δείγματα.

Μοντέλο:BS 7670-1-4-1993

Αποστολή Ερώτησης

περιγραφή προϊόντος

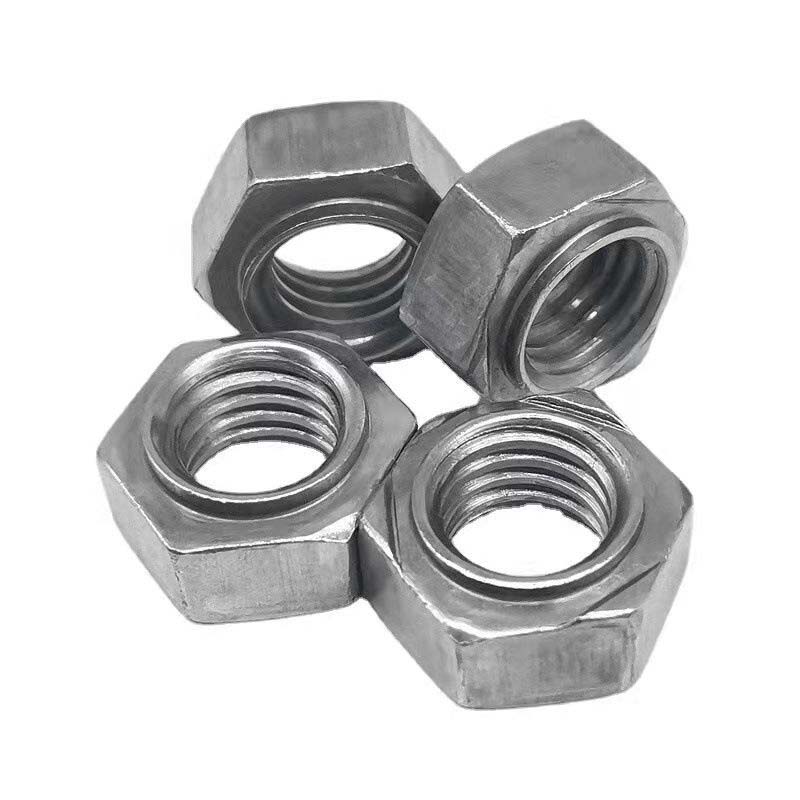

Τα μετρικά εξαγωνικά παξιμάδια για συγκόλληση με προβολή αντίστασης έχουν εξαγωνικό σχήμα, γεγονός που καθιστά εύκολη τη χρήση κλειδιού για σύσφιξη. Στη μία πλευρά του παξιμαδιού, υπάρχουν πολλά προεξέχοντα μικρά σημεία συγκόλλησης, ενώ στην άλλη πλευρά, υπάρχουν τυπικές μετρικές οπές με σπείρωμα.

Λεπτομέρειες προϊόντος

Τα εξαγωνικά παξιμάδια συγκόλλησης προβολής μετρικής αντίστασης έχουν μικρές προεξοχές στο κάτω μέρος. Όταν τα ηλεκτρόδια συγκόλλησης πιέζουν προς τα κάτω, το ρεύμα ρέει μέσα από αυτές τις προεξοχές, λιώνοντας αμέσως τις προεξοχές και συντήκοντας το παξιμάδι με την υποκείμενη μεταλλική πλάκα. Αυτή η διαδικασία είναι γρήγορη και αυτοματοποιημένη και είναι ιδιαίτερα κατάλληλη για γραμμές παραγωγής μεγάλης κλίμακας στις βιομηχανίες αυτοκινήτων ή οικιακών συσκευών.

Μετρικά εξαγωνικά παξιμάδια για μεγέθη καλύμματος συγκόλλησης με προβολή αντίστασης όπως M6, M8 και M10. Το βήμα (για παράδειγμα, 1,0 ή 1,25) πρέπει να ταιριάζει με τα μπουλόνια σας. Το μέγεθος του εξαγωνικού παξιμαδιού (για παράδειγμα, ένα εξάγωνο παξιμάδι για το M6 είναι 10 χιλιοστά) καθορίζει το απαιτούμενο κλειδί για το επόμενο βήμα.

Δευτ	Μ3	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 μέγ	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
και ελάχ	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h μέγ	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 μέγ	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 λεπτό	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s μέγ	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

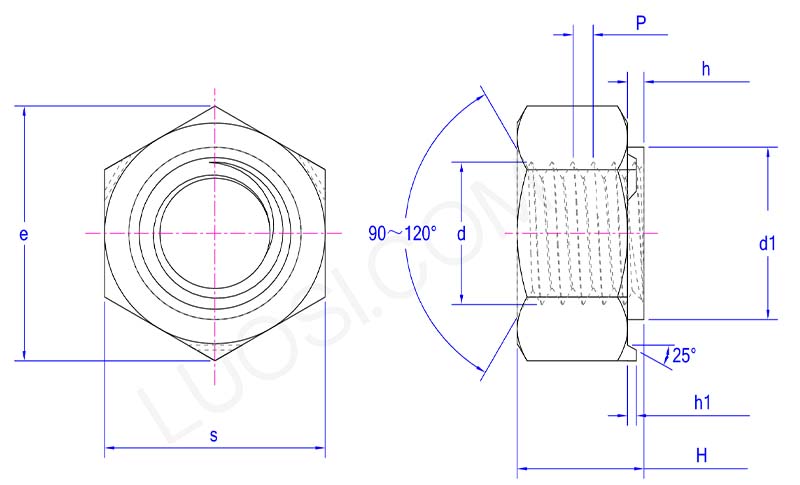

parameter of Metric hex nuts for resistance projection welding

Για συγκόλληση με προβολή αντίστασης, διατηρείτε την επιφάνεια καθαρή όταν χρησιμοποιείτε μετρικά εξαγωνικά παξιμάδια. Το λάδι ή η σκουριά μπορεί να καταστρέψουν τη συγκόλληση. Βεβαιωθείτε ότι τα ηλεκτρόδια είναι ευθυγραμμισμένα και σε καλή κατάσταση. Τα κατεστραμμένα ηλεκτρόδια μπορεί να οδηγήσουν σε κακή συγκόλληση. Δώστε προσοχή στο "spatter" (spark flying), το οποίο συνήθως υποδηλώνει σφάλμα ρύθμισης και η συγκόλληση μπορεί να μην είναι ασφαλής.

Χαρακτηριστικά προϊόντος

Τα μετρικά εξαγωνικά παξιμάδια για συγκόλληση με προβολή αντίστασης παρέχουν μεγαλύτερη ροπή κατά τη σύσφιξη ή τη χαλάρωση των μπουλονιών, εξασφαλίζοντας ομαλή, εύκολη λειτουργία χωρίς ολίσθηση. Εξασφαλίζουν επίσης τακτοποιημένα ευθυγραμμισμένα σημεία συγκόλλησης και ομοιόμορφη κατανομή θερμότητας κατά τη συγκόλληση. Προσκολλώνται σφιχτά στα συγκολλημένα εξαρτήματα, δημιουργώντας μια ασφαλή σύνδεση.

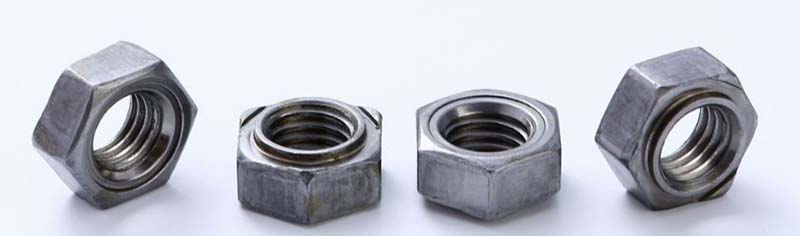

Metric hex nuts for resistance projection welding
