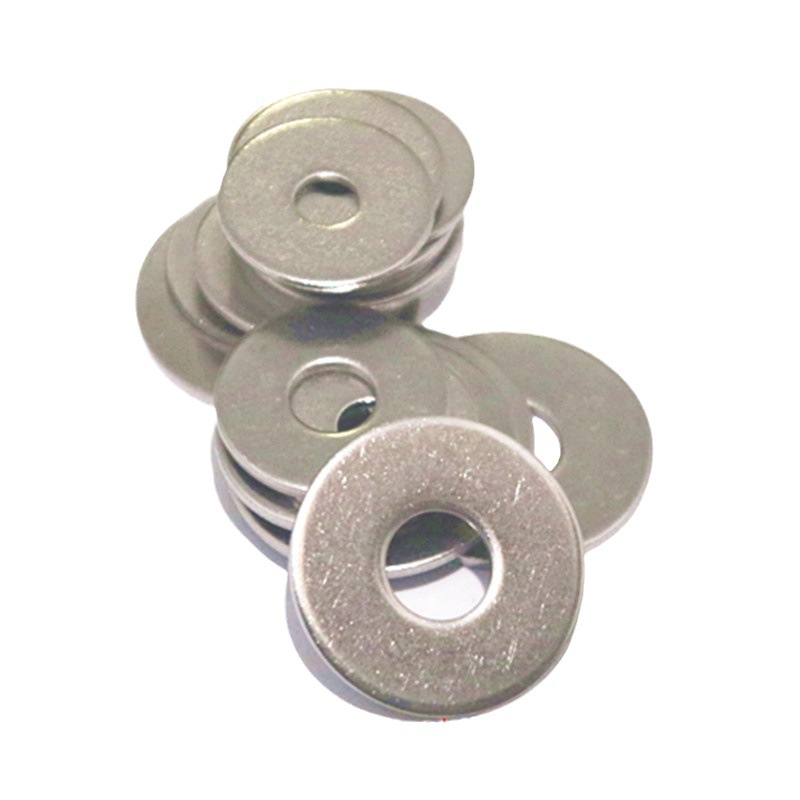

Μεγάλο επίπεδο πλυντήριο OD

Το Xiaoguo Inventory® Large OD Flat Washer έχει λεία επιφάνεια χωρίς γρέζια, εφαρμόζει σφιχτά και μπορεί να χρησιμοποιηθεί σε συνδυασμό με εξαρτήματα στεγανοποίησης για να βελτιώσει την αντοχή στη σκόνη, την απελευθέρωση λαδιών και την αδιάβροχη απόδοση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το Large OD Flat Washer και το Standard Flat Washer έχουν σημαντικές διαφορές στην εμφάνιση, τις λειτουργίες και τα εφαρμόσιμα σενάρια.

Σχέδιο	Τυπικό επίπεδο πλυντήριο	Μεγάλο επίπεδο πλυντήριο OD
Εσωτερική διάμετρος	6,4 χλστ	6,4 χλστ
Εξωτερική διάμετρος	12 mm	18 χιλιοστά
Πάχος	1,6 χλστ	1,6 χλστ
Περιοχή επαφής	1 φορές	2,25 φορές
Κατανομή πίεσης	Γενικά, κατάλληλο για σκληρές επιφάνειες όπως μέταλλα	Εξαιρετικό, μπορεί να προστατεύσει αποτελεσματικά τα μαλακά υλικά
Κόστος πρώτων υλών	Χαμηλός	Ψηλότερο (μεγαλύτερο σε έκταση)
Βάρος μονάδας	Φως	Βαρύτερο (ίδια προδιαγραφή)

Σύγκριση μεγεθών (Λαμβάνοντας το M6 ως παράδειγμα)

Large OD Flat Washer

Βήματα χρήσης

Η μέθοδος χρήσης του Large OD Flat Washer δεν είναι περίπλοκη, αλλά ακολουθώντας τη σωστή σειρά λειτουργίας μπορεί να διασφαλιστεί το καλύτερο προστατευτικό αποτέλεσμα.

(1) Βεβαιωθείτε ότι οι προδιαγραφές ταιριάζουν

Ελέγξτε το μέγεθος του μπουλονιού – η εσωτερική οπή του Large OD Flat Washer θα πρέπει να είναι λίγο μεγαλύτερη από την εξωτερική διάμετρο του μπουλονιού.

Ελέγξτε επίσης ότι η εξωτερική διάμετρος της ροδέλας είναι αρκετά μεγάλη ώστε να καλύπτει πλήρως τις τρύπες στο τμήμα που στερεώνετε. Εάν η οπή έχει μεγάλη σχισμή ή έχει φθαρεί, η εξωτερική άκρη του πλυντηρίου πρέπει να επικαλύπτει την οπή κατά τουλάχιστον 5 mm.

Σκεφτείτε το υλικό και πού πηγαίνει. Για εξωτερικούς χώρους που είναι υγροί, κοντά στον ωκεανό ή σε χημικές περιοχές, χρησιμοποιήστε το ανοξείδωτο χάλυβα 316. Για γενική χρήση σε εσωτερικούς χώρους, ο ανοξείδωτος ή γαλβανισμένος ανθρακούχο χάλυβας 304 θα λειτουργήσει καλά.

(2) Καθαρίστε την επιφάνεια επαφής

Σκουπίστε λάδι, σκουριά, τσιπς βαφής ή πριονίδι από την περιοχή όπου εργάζεστε. Βεβαιωθείτε επίσης ότι και οι δύο πλευρές του πλυντηρίου είναι καθαρές. Εάν υπάρχει λάδι προστασίας από τη σκουριά πάνω του, απλώς σκουπίστε το απαλά με ένα πανί.

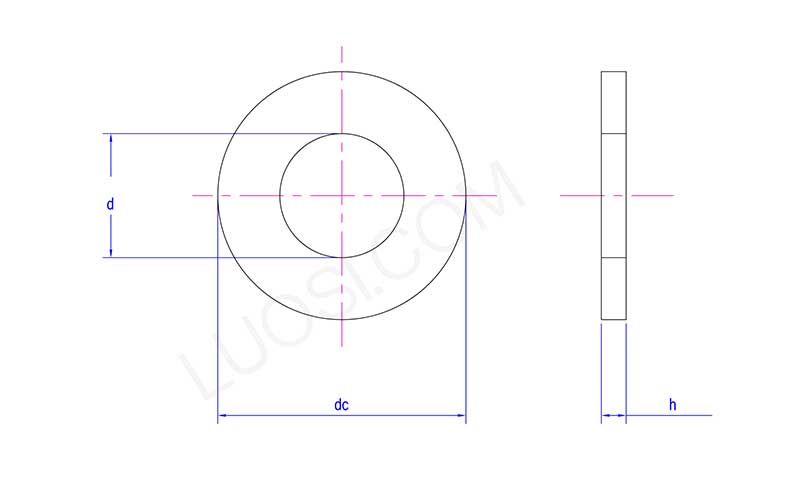

Large OD Flat Washer

Δευτ	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d μέγ	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h μέγ	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Τοποθετήστε τη ροδέλα

Θέση εγκατάστασης: Τοποθετήστε μια επίπεδη ροδέλα μεγάλης εξωτερικής διαμέτρου μεταξύ της κεφαλής του μπουλονιού και του εξαρτήματος που θέλετε να στερεώσετε. Εάν χρησιμοποιείτε μαλακά υλικά όπως ξύλο, πλαστικό ή λεπτό αλουμίνιο, συνιστάται η χρήση ροδέλες μεγάλης εξωτερικής διαμέτρου τόσο στην κεφαλή του μπουλονιού όσο και στην πλευρά του παξιμαδιού.

Κεντρική εγκατάσταση: Βεβαιωθείτε ότι το μπουλόνι ή το παξιμάδι διέρχεται από την κεντρική οπή της ροδέλας. Βεβαιωθείτε ότι η ροδέλα ακουμπάει στην επιφάνεια του τεμαχίου εργασίας—δεν πρέπει να έχει κλίση.

(4) Εισαγάγετε τη βίδα και σφίξτε με το χέρι

Σφίξτε τα μπουλόνια ή τα παξιμάδια με το χέρι, Μέχρι η ροδέλα να αγγίξει την επιφάνεια. Στη συνέχεια, ρυθμίστε τη θέση της ροδέλας, Βεβαιωθείτε ότι καλύπτει πλήρως την τρύπα.

(5) Σφίξτε με τη συνιστώμενη ροπή στρέψης

Σωστή χρήση δυναμόκλειδου: Επιλέξτε την κατάλληλη τιμή ροπής και σφίξτε σταδιακά. Κατά τη διάρκεια της λειτουργίας, παρατηρήστε προσεκτικά τη ροδέλα και κάντε τις ρυθμίσεις όπως απαιτείται.

(6) Τελικός έλεγχος

Ρίξτε μια ματιά στο Large OD Flat Washer για να βεβαιωθείτε ότι κάθεται επίπεδη και σωστά στη θέση του.
