Ενσωματωμένα παξιμάδια συγκόλλησης τύπου T

Αυτό το μοναδικό προφίλ σχήματος Τ των Integral T Style Weld Nuts παρέχει βελτιωμένη σταθερότητα και ευθυγράμμιση κατά τη διαδικασία συγκόλλησης. Η αξιόπιστη και έγκαιρη παράδοση παραμένει βασική δέσμευση της Xiaoguo® στους παγκόσμιους πελάτες της, συμπεριλαμβανομένων των κατασκευαστών, των διανομέων και των βιομηχανικών συνεργατών, διασφαλίζοντας απρόσκοπτη λειτουργία σε όλες τις αλυσίδες εφοδιασμού τους.

Μοντέλο:JIS B1196-3.2-1994

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα παξιμάδια συγκόλλησης ενσωματωμένου τύπου T έχουν τυπικά μεγέθη με βάση το μέγεθος σπειρώματος —όπως M4, M5, M6, M8, 1/4"-20, 5/16"-18—καθώς και τη διάμετρο της φλάντζας, το συνολικό ύψος, το ύψος προβολής και το σχέδιο σκέλους.

Υπάρχουν βασικά πρότυπα που ακολουθούν, όπως ISO 10511, DIN 928 (χρησιμοποιείται πολύ στην Ευρώπη) και διαφορετικές προδιαγραφές κατασκευαστών αυτοκινήτων. Οι διαστάσεις διατηρούνται ακριβείς για να διασφαλίζεται ότι η συγκόλληση λειτουργεί το ίδιο κάθε φορά, τα σπειρώματα εφαρμόζουν σωστά και τοποθετούνται στο ίδιο επίπεδο.

Η επιλογή του σωστού παξιμαδιού συγκόλλησης T-Style για το πάχος του μεταλλικού φύλλου είναι πολύ σημαντική. Εξασφαλίζει ότι η συγκόλληση είναι ισχυρή και η άρθρωση διατηρείται καλά.

Πλεονεκτήματα προϊόντος:

Μόλις τοποθετηθούν τα παξιμάδια συγκόλλησης τύπου Integral T, δεν χρειάζονται πολλή συντήρηση. Πριν τα χρησιμοποιήσετε, απλώς φυλάξτε τα κάπου στεγνά και κρατήστε τα λάδια ή να τα σκουπίσετε—μπορεί να δυσκολέψουν τη συγκόλληση.

Το κύριο πράγμα είναι να κάνετε σωστά τις ρυθμίσεις συγκόλλησης: ρεύμα, χρόνος, πίεση. Αυτό διασφαλίζει ότι η συγκόλληση είναι ισχυρή και συνεπής. Το πόσο καλά διατηρούνται με την πάροδο του χρόνου εξαρτάται κυρίως από το πόσο καλή είναι η αρχική συγκόλληση και από το εάν το υλικό ή η επιφανειακή επεξεργασία είναι κατάλληλη για το μέρος που χρησιμοποιούνται.

Εάν συγκολληθούν σωστά, τα παξιμάδια συγκόλλησης τύπου Integral T παραμένουν στη θέση τους ως μόνιμη, χωρίς φασαρία λύση με σπείρωμα για όσο διάστημα χρησιμοποιείται ολόκληρο το συγκρότημα.

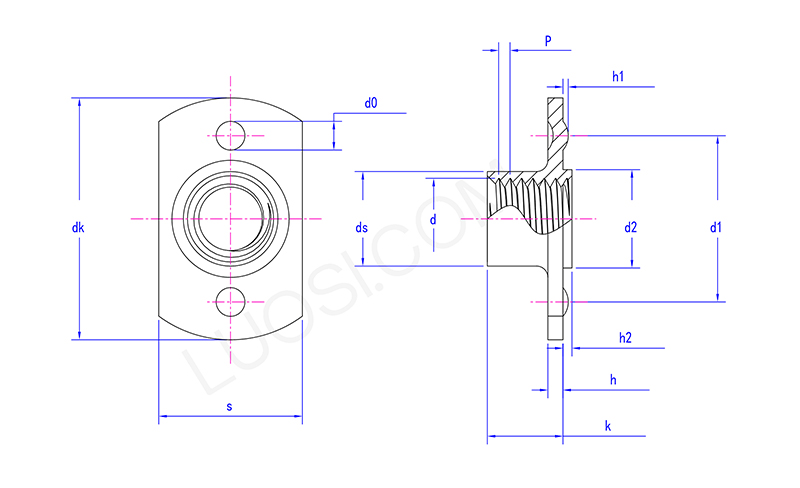

Δευτ	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.7	0.8	1	1η 1,25	1,25 και 1,5	1,5 και 1,75
dk μέγ	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s μέγ	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds μέγ	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h μέγ	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 μέγ	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 μέγ	0.8	0.8	0.8	0.8	1.2	1.2
h2 λεπτά	0.6	0.6	0.6	0.6	1	1
d0 μέγ	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 μέγ	0.6	0.6	0.6	0.6	0.7	0.7
h1 λεπτό	0.4	0.4	0.4	0.4	0.5	0.5
d1 μέγ	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Ενιαία πρότυπα:

Είμαστε αυστηροί όσον αφορά τους ποιοτικούς ελέγχους μέσω της κατασκευής παξιμαδιών συγκόλλησης τύπου Integral T. Αυτό σημαίνει να ελέγχετε τα υλικά όταν εισέρχονται, να μετράτε πράγματα όπως τα νήματα και το ύψος προεξοχής σε διαφορετικά στάδια παραγωγής και να κάνετε δοκιμές που σπάνε εξαρτήματα για να ελέγξετε την αντοχή συγκόλλησης, πόση ροπή μπορούν να πάρουν και αντίσταση ώθησης. Ελέγχουμε επίσης το φινίρισμα της επιφάνειας και δειγματίζουμε τις τελικές παρτίδες χρησιμοποιώντας πρότυπα AQL.

Χρησιμοποιούμε στατιστικό έλεγχο διαδικασίας για να διασφαλίσουμε ότι κάθε παξιμάδι T-Style παραμένει σταθερό και πληροί τις προδιαγραφές.
