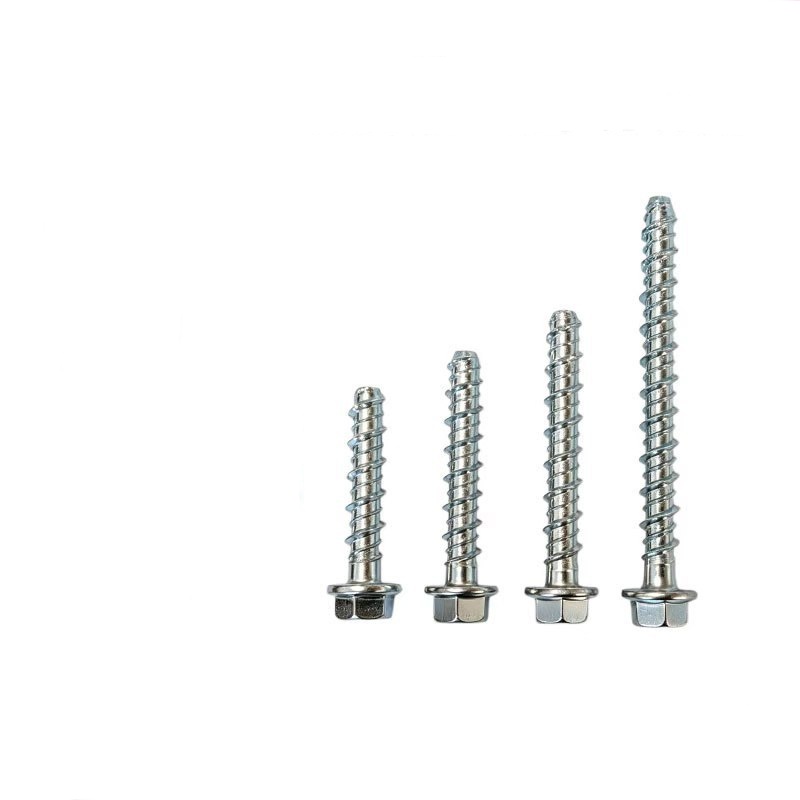

Μπουλόνι αγκύρωσης από σκυρόδεμα με εξάγωνο φλάντζα αυτοκοπής

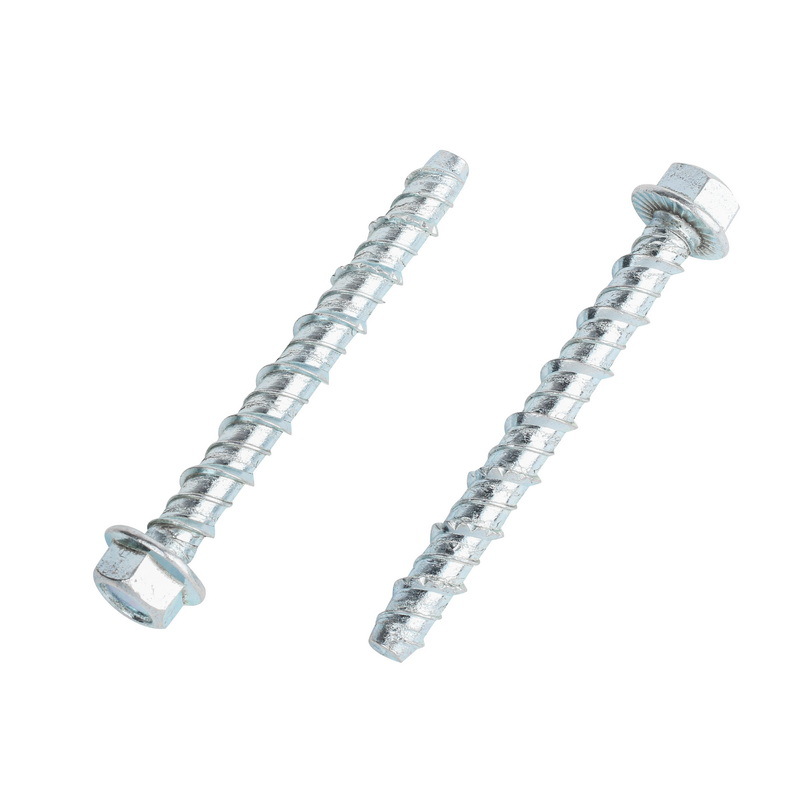

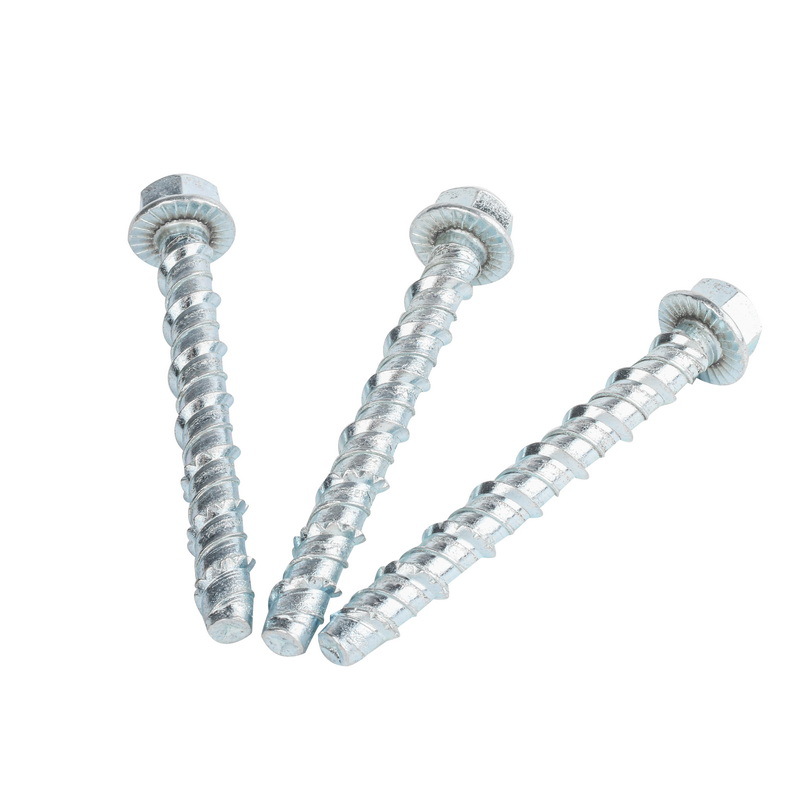

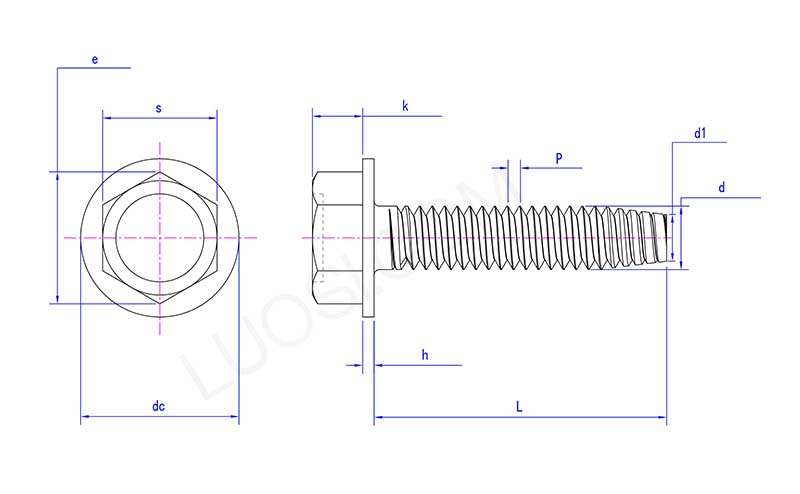

Το εξάγωνο μπουλόνι άγκυρας από σκυρόδεμα αυτοκοπής με φλάντζα από την Κίνα Xiaoguo® αποτελείται από πέντε μέρη: την κεφαλή, τη φλάντζα, τον άξονα, το αυτοκοπτικό σπείρωμα και το τμήμα οδηγού ουράς.

1. Hex Flange Head

Η κεφαλή έχει τυπικό εξαγωνικό σχήμα και το πλάτος των απέναντι πλευρών είναι σύμφωνο με τις διαστάσεις της εξαγωνικής κεφαλής DIN. Κάτω από την κεφαλή υπάρχει ένας ενσωματωμένος δίσκος φλάντζας.

Λειτουργία:

Διατίθεται τυπικό κλειδί υποδοχής προσαρμογέα εξαγωνικής κεφαλής ή κρουστικό κλειδί, καθιστώντας την εγκατάσταση απλή.

Η φλάντζα αυξάνει την περιοχή επαφής με το σταθερό εξάρτημα, αποτρέποντας τη συμπίεση μαλακών υλικών.

Το κάτω μέρος της φλάντζας είναι εξοπλισμένο με ακτινικές οδοντώσεις, οι οποίες αποτρέπουν τη χαλάρωση λόγω κραδασμών μετά το σφίξιμο.

2.Το τμήμα της ράβδου και το τμήμα μετάβασης με σπείρωμα

Μετάβαση ράβδου: Υπάρχει μια κοντή ελαφριά ράβδος (περίπου 2–3 mm) κάτω από τη φλάντζα σύνδεσης. Αυτό αποτρέπει την υπερβολική συγκέντρωση της ρίζας του νήματος και παρέχει επίσης μια λεία επιφάνεια έδρασης για τη φλάντζα.

3.Αυτο-κόψιμο / Κλωστικό νήμα

Τυπικό μετρικό νήμα, με γωνία προφίλ δοντιού 60°, αιχμηρά δόντια και κοπτική άκρη.

Το νήμα είναι ασύμμετρο. Η μπροστινή πλευρά της προωθούμενης πλευράς είναι πιο απότομη ενώ η πίσω πλευρά είναι πιο ήπια, γεγονός που ευνοεί την κοπή στο υπόστρωμα.

4.Τμήμα καθοδήγησης ουράς

Οδηγήστε τον αυτοκοπτικό κοχλία από σκυρόδεμα με εξαγωνική φλάντζα μέσα στην τρυπημένη οπή για να αποτρέψετε οποιαδήποτε απόκλιση κατά την αρχική εμπλοκή των σπειρωμάτων.

Μπουλόνι αγκύρωσης από σκυρόδεμα αυτοκοπής εξάγωνης φλάντζας VS παραδοσιακοί κοχλίες αγκύρωσης επέκτασης

Λαμβάνοντας υπόψη πολλαπλές πτυχές και κάνοντας μια ολοκληρωμένη σύγκριση μεταξύ των μπουλονιών αγκύρωσης με εξαγωνική φλάντζα αυτοκοπής από σκυρόδεμα και των παραδοσιακών μπουλονιών αγκύρωσης επέκτασης.

1.Έγινε άμεση σύγκριση ως προς τα βήματα εγκατάστασης, τις απαιτήσεις υποστρώματος, τη φέρουσα ικανότητα και τη δυνατότητα αποσυναρμολόγησης κ.λπ.

Συγκριτικό έργο Εξάγωνη φλάντζα αυτοκόπτουσα μπουλόνι αγκύρωσης από σκυρόδεμα Παραδοσιακά μπουλόνια αγκύρωσης επέκτασης

Βήματα εγκατάστασης ① Διάτρηση → ② Καθαρισμός οπής → ③ Εισαγωγή ① Διάτρηση → ② Καθαρισμός οπής → ③ Εισαγωγή σωλήνα διαστολής → ④ Κτύπημα στην κεφαλή κώνου → ⑤ Σφίξιμο του παξιμαδιού

Εργαλεία τοποθέτησης Κρουστικό τρυπάνι + κλειδί υποδοχής / κρουστικό κλειδί Κρουστικό τρυπάνι + σφυρί + κλειδί

Χρειάζεται απεργία; Δεν είναι απαραίτητο. Υποχρεούμαι

Απαιτήσεις περιθωρίου/διαστήματος Μικρό Μεγάλο

Κίνδυνος υλικού βάσης Χωρίς τάση διαστολής, δεν προκαλεί ρωγμές σκυροδέματος Η υπερβολική τάση διαστολής μπορεί να οδηγήσει σε ρωγμές σκυροδέματος

Θα είναι σε λειτουργία αμέσως μετά την εγκατάσταση; Ναι Ναι

2.Σύγκριση χρόνου εγκατάστασης (λειτουργία ενός ατόμου, μονή βίδα αγκύρωσης)

Μπουλόνι αγκύρωσης από σκυρόδεμα με εξαγωνική φλάντζα: Περίπου 40 έως 60 δευτερόλεπτα (διάτρηση + καθαρισμός + εισαγωγή)

Παραδοσιακά μπουλόνια αγκύρωσης επέκτασης: Περίπου 90 - 120 δευτερόλεπτα (τρύπημα + καθαρισμός + εισαγωγή + χτύπημα + σφίξιμο)

3.Κόστος επανεργασίας και επισκευής

Μπουλόνι αγκύρωσης σκυροδέματος με εξαγωνική φλάντζα: Κατά την εγκατάσταση, ένα δυναμόκλειδο μπορεί εύκολα να ελέγξει τη ροπή και δεν θα σπάσει το σκυρόδεμα.

Παραδοσιακά μπουλόνια αγκύρωσης διαστολής: Κατά τη διαδικασία εγκατάστασης, εφαρμόστηκε υπερβολική δύναμη, προκαλώντας το σκυρόδεμα να ραγίσει. Είναι απαραίτητο να αφαιρέσετε το παλιό τμήμα και να ανοίξετε μια νέα τρύπα, η οποία είναι χρονοβόρα και μπορεί επίσης να επηρεάσει την εμφάνιση.
