Σφαιρική βίδα DIN 7981 Torx

Βίδα torx firm DIN 7981 Xiaoguo® – διαθέσιμα προσαρμοσμένα μήκη, επιστρώσεις και υλικά. Ιδανικό για τυφλές γραμμές συναρμολόγησης ή γραμμές υψηλής ροπής (χωρίς cam-out). Έτοιμη τιμή χονδρικής - ζητήστε μια προσφορά.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Σύμφωνα με τις συνθήκες εγκατάστασης, η σταθερή βίδα DIN 7981 torx που παρέχεται από την Xiaoguo® έχει τα ακόλουθα πέντε πλεονεκτήματα, καθιστώντας την την προτιμώμενη επιλογή για βιομηχανικούς αγοραστές που επιθυμούν να αγοράσουν αξιόπιστους συνδετήρες για εφαρμογές υψηλής ροπής.

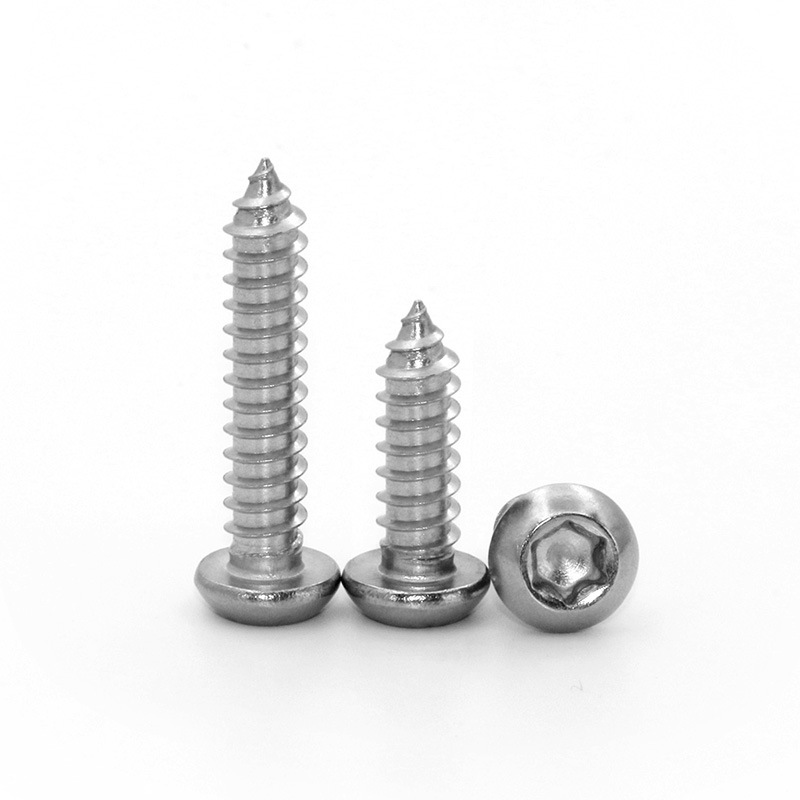

firm DIN 7981 torx tapping screw

Καταστάσεις που απαιτούν κλείδωμα υψηλής ροπής

Για παράδειγμα, όταν στερεώνετε το μεταλλικό στήριγμα σε παχιά χαλύβδινη πλάκα ή σκληρό ξύλο, εάν χρησιμοποιείται η κοινή εγκάρσια εγκοπή, μπορεί να γλιστρήσει όταν η δύναμη είναι πολύ μεγάλη. Η κατασκευή 6 λοβών με έξι πέταλα μπορεί να αντέξει υψηλότερη ροπή και δεν θα καταστρέψει την υποδοχή και είναι κατάλληλη για λειτουργία με κρουστικό κλειδί ή δυναμόκλειδο.

Κακή όραση ή στενός χώρος λειτουργίας

Για παράδειγμα, στις γωνίες του κουτιού διανομής ή βαθιά μέσα στο σασί του αυτοκινήτου, όπου τα μάτια δεν μπορούν να δουν τις κεφαλές των βιδών, μπορεί κανείς να βασιστεί μόνο στην αφή. Όταν το κλειδί εισαχθεί στους 6 λοβούς, θα ευθυγραμμιστεί αυτόματα και δεν είναι επιρρεπής σε κλίση. Επιπλέον, δεν θα βγει μετά την εισαγωγή.

Επισκευάστε την πρόσβαση που χρειάζεται συχνή αποσυναρμολόγηση και συναρμολόγηση

Για παράδειγμα, καλύμματα επιθεώρησης εξοπλισμού και πίσω καλύμματα ταμπλό οργάνων. Οι 6 λοβοί μπορούν να εισαχθούν και να αφαιρεθούν επανειλημμένα χωρίς να φθείρονται τόσο γρήγορα όσο εκείνοι με εγκάρσιες υποδοχές. Σε συνδυασμό με υλικό από ανοξείδωτο χάλυβα, μπορούν να χρησιμοποιηθούν επανειλημμένα για μεγάλο χρονικό διάστημα.

Αυτοματοποιημένη γραμμή συναρμολόγησης

Κατά τη μαζική παραγωγή, οι εργαζόμενοι χειρίζονται το ηλεκτρικό κατσαβίδι με σταθερή ροπή. Οι 6 λοβοί ταιριάζουν στενά με το κλειδί και δεν θα χαλαρώσουν λόγω κραδασμών, μειώνοντας τον χρόνο διακοπής της ρύθμισης. Η επίπεδη κεφαλή έχει απλό σχήμα και το δονούμενο τραπέζι τροφοδοτεί ομαλά τις βίδες.

Μαλακά υλικά βάσης (πλαστικό, λεπτό φύλλο αλουμινίου, σύνθετα υλικά ξύλου-πλαστικού)

Η μεγάλη επίπεδη επιφάνεια της σταθερής κεφαλής της βιδωτής λεκάνης DIN 7981 torx μπορεί να αποτρέψει την εσοχή. Τα αυτοδιάτρητα σπειρώματα σχηματίζονται απευθείας, σε αντίθεση με τις βίδες που τρυπούνται με μηχανή που απαιτούν παξιμάδια ή σπείρωμα.

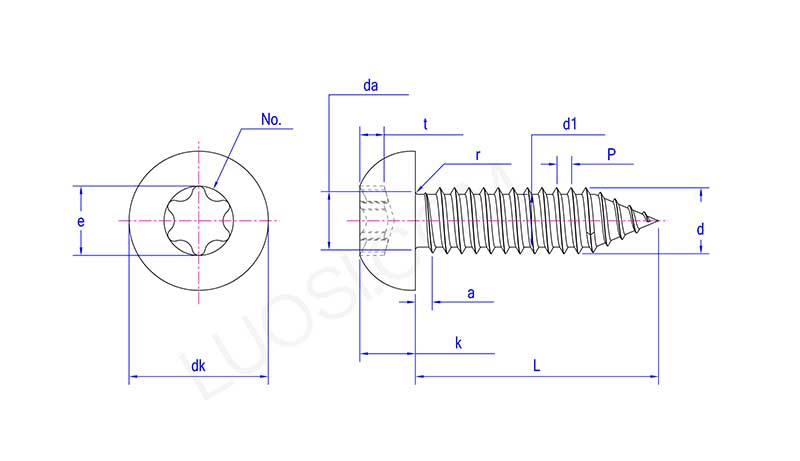

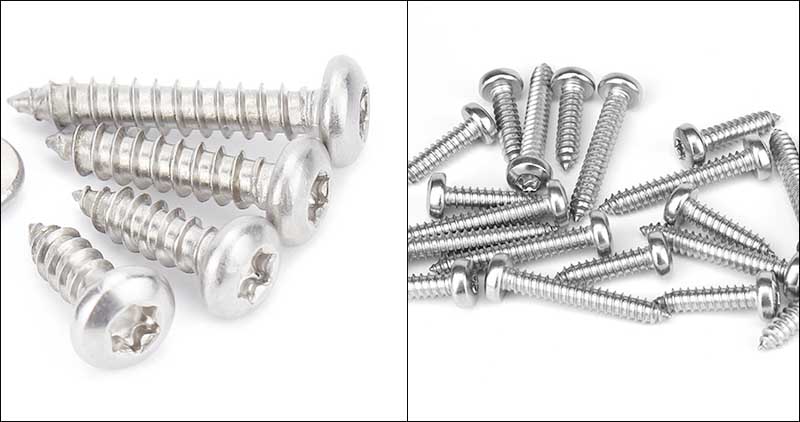

firm DIN 7981 torx tapping screw

Δευτ	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
da max	3.5	4.1	4.9	5.6	6.3	7.3
dk μέγ	5.6	7	8	9.5	11	12
dk min	5.3	6.64	7.64	9.14	10.57	11.57
k max	2.4	2.6	3.1	3.7	4	4.6
k min	2.15	2.35	2.8	3.4	3.7	4.3
r μέγ	0.1	0.1	0.2	0.2	0.25	0.25
Οχι.	Τ10	Τ15	Τ20	Τ25	Τ25	Τ30
e	2.8	3.35	3.95	4.5	4.5	5.6
t μέγ	1.27	1.4	1.8	2.03	2.03	2.42
t min	1.01	1.14	1.42	1.65	1.65	2.02
d μέγ	2.9	3.53	4.22	4.8	5.46	6.25
d min	2.76	3.35	4.04	4.62	5.28	6.03
d1 μέγ	2.18	2.64	3.1	3.58	4.17	4.88
d1 min	2.08	2.51	2.95	3.43	3.99	4.7

Εξατομικευμένη υπηρεσία

Προσφέρουμε ευέλικτες υπηρεσίες προσαρμογής για σταθερή βίδα DIN 7981 torx.

Προσαρμοσμένο περιεχόμενο

Μήκος: Τυπικό μήκος 4 - 120 mm

Διάμετρος: Προσαρμοσμένη σύμφωνα με τις απαιτήσεις σας

Σχήμα κεφαλιού: Η διάμετρος και το ύψος του καπακιού μπορούν να ρυθμιστούν ελαφρώς σύμφωνα με το σχέδιο.

Προδιαγραφές των 6 λοβών: Ο τύπος υποδοχής προσαρμόζεται σύμφωνα με το καθορισμένο μέγεθος τρυπανιού που παρέχετε.

Τύπος νήματος: Τύπος ΑΒ (κανονικό αυτοκόλλητο), τύπος C (με αυλάκι κοπής), τριγωνικό νήμα κλειδαριάς.

Υλικό: Ανθρακούχο χάλυβα; Ανοξείδωτο ατσάλι 304, 316; Ορείχαλκος, κράμα αλουμινίου.

Επεξεργασία επιφανειών: Ηλεκτρογαλβανισμός (μπλε-λευκό/κίτρινο ψευδάργυρος), γαλβανισμός εν θερμώ, επίστρωση Dacromet, μαύρισμα, φωσφοροποίηση, μηχανικός γαλβανισμός.

Διαδικασία προσαρμογής

Δώστε τα σχέδια (σε μορφή PDF/DWG) ή στείλτε φυσικά δείγματα, προσδιορίζοντας την ποσότητα, το υλικό και τις απαιτήσεις επιφάνειας.

2ήμερη αξιολόγηση

Μετά την επιβεβαίωση, θα κατασκευαστεί το καλούπι και θα γίνει πρωτότυπο. Τα δείγματα θα είναι έτοιμα σε 7 έως 15 ημέρες.

Δοκιμαστική παραγωγή μικρής κλίμακας (500 - 2000 τεμάχια), ακολουθούμενη από δοκιμή ολοκλήρωσης συστήματος. Εάν δεν υπάρχουν προβλήματα, τότε θα πραγματοποιηθεί μαζική παραγωγή.

Περίληψη

Είτε πρόκειται για αλλαγή του μήκους της σταθερής βίδας DIN 7981 torx, αλλαγή του υλικού ή σχεδιασμό μιας εντελώς νέας προδιαγραφής, απλώς ενημερώστε μας τις απαιτήσεις σας και θα βρούμε μια λύση.
