Βύσμα Clevis Type I

Οι σύνδεσμοι τύπου I Clevis είναι ένα κοινό στοιχείο μηχανικής σύνδεσης. Οι οπές τους χρησιμοποιούνται για την εισαγωγή πείρων ή μπουλονιών για τη σύνδεση άλλων εξαρτημάτων. Η σωστή εγκατάσταση εξασφαλίζει ομαλή οδήγηση. Το Xiaoguo® χρησιμοποιεί υλικά που έχουν ελεγχθεί διεξοδικά και πληρούν τα σχετικά πρότυπα ποιότητας, εξασφαλίζοντας μακροχρόνια χρήση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο σύνδεσμος Clevis τύπου I συχνά δέχεται επιφανειακές επεξεργασίες όπως επινικελίωση (χωρίς ηλεκτρική ενέργεια), επίστρωση ψευδαργύρου ή ανοδίωση. Αυτές οι θεραπείες τα βοηθούν να αντιστέκονται στη σκουριά, να μειώνουν την τριβή και να τους δίνουν μια τελειωμένη εμφάνιση. Οι άκρες γυαλίζονται ή αλέθονται για να είναι εξαιρετικά λείες, μειώνοντας την τριβή κατά την κίνηση. Για σκληρά περιβάλλοντα όπως υψηλές θερμοκρασίες ή υψηλά επίπεδα χημικών ουσιών, προσθέτουμε ειδικές επικαλύψεις όπως τεφλόν (PTFE). Όλες αυτές οι θεραπείες κάνουν τις ακίδες να διαρκούν περισσότερο και να λειτουργούν αξιόπιστα, ακόμη και όταν χρησιμοποιούνται σε ακραίες συνθήκες.

Clevis type I connector parameter

Δευτ	Φ8	Φ10	Φ12
d μέγ	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
δ1	Μ5	Μ6	Μ8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Διαστάσεις

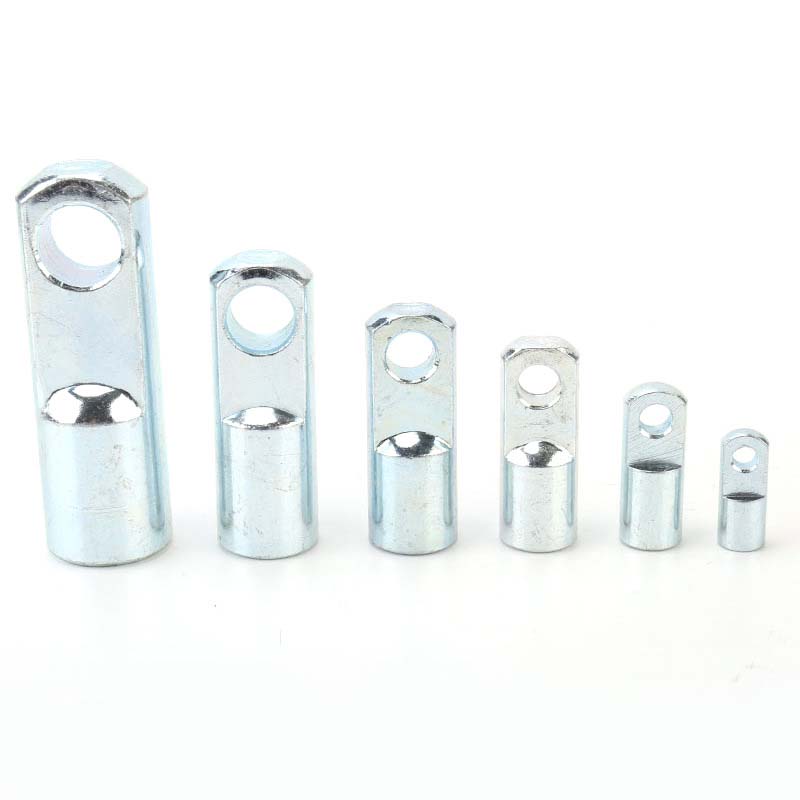

Ο σύνδεσμος Clevis τύπου I διατίθεται σε μεγέθη από λεπτό έως 2 mm έως χοντροκομμένο πλάτος 50 mm και μπορούν να φτάσουν έως και 300 mm εάν χρειαστεί. Οι μύτες της μπάλας ταιριάζουν με τυπικά ρουλεμάν ή δακτυλίους που θα βρείτε στα περισσότερα εργαλεία. Είναι κατασκευασμένα με εξαιρετική ακρίβεια (όπως ± 0,01 χιλιοστά σε ορισμένες περιπτώσεις), ώστε να εφαρμόζουν εξαρτήματα χωρίς εμπλοκή.

Για να τα τοποθετήσετε, τα με σπείρωμα (σκεφτείτε τα μεγέθη M4 έως M20) βιδώστε κατευθείαν σε τρυπημένες τρύπες.

Εάν χρειάζεστε διαφορετικό σχήμα, όπως βαθμιδωτό, κωνικό ή οποιοδήποτε σχήμα απαιτείται από το έργο, το εργοστάσιο Xiaoguo® μπορεί να το προσαρμόσει. Χρειάζεται μόνο να δώσετε το αντίστοιχο σχήμα και τις παραμέτρους.

Σε ακραίες θερμοκρασίες ή σκληρά περιβάλλοντα

Ο σύνδεσμος Clevis τύπου I, κατασκευασμένος από ανθεκτικά στη θερμότητα κράματα ή κεραμικά, αντέχει σε τρελές θερμοκρασίες, σκεφτείτε πολύ κρύο (-50°C) έως ζεστό φούρνο (500°C). Τα ανοξείδωτα είναι κατάλληλα για υγρά ή σκουριασμένα σημεία, όπως βάρκες ή χημικά εργοστάσια. Οι κεραμικές καρφίτσες δεν σκουριάζουν ακόμη και σε πολύ ζεστούς φούρνους. Απλώστε λίγο γράσο moly ή παρόμοιες επικαλύψεις και χειρίζονται πολύ καλύτερα τις τραχιές εργασίες υψηλής τριβής.

Αυτοίκαρφίτσεςδοκιμάστε σαν τρελοί για να βεβαιωθείτε ότι παραμένουν ακριβείς και κρατούν βάρος, ακόμα και όταν τα πράγματα ζεσταίνονται ή τραντάζονται. Βασικά, είναι φτιαγμένα για να μην τα παρατάνε όταν τα πράγματα είναι δύσκολα.
