Αιχμάλωτος σύνδεσμος συνδετήρων

Οι αιχμάλωτες ακροδεκτές έχουν διαφορετικές επιφανειακές θεραπείες. Βοηθούν στην καταπολέμηση της σκουριάς, κάνουν τη συγκόλληση απλούστερη, αφήστε την ηλεκτρική ενέργεια καλύτερη και ακόμη και να τους κάνει να φαίνονται καλύτερο.

Οι συνήθεις είναι η ηλεκτρολυτική επικάλυψη νικελίου, η επίστρωση κασσίτερου (είτε καθαρή είτε με κράμα), επικάλυψη κράματος ψευδαργύρου (που είναι καλύτερο στην καταπολέμηση της σκουριάς) και την ασημένια επίστρωση (καλό για την αποχώρηση της ροής ηλεκτρικού ρεύματος).

Ποια θεραπεία επιλέγετε εξαρτάται από το τι χρειάζεται το περιβάλλον, η διαδικασία συγκόλλησης και τι απαιτείται για την ηλεκτρική απόδοση.

Κατά τη διάρκεια της εγκατάστασης, η αντοχή σε διάτρηση τοποθετείται χρησιμοποιώντας μια διαδικασία πριτσίνιας για να εξασφαλίσει ισχυρή συγκόλληση ανθεκτική σε κραδασμούς.

Προσαρμοσμένες προδιαγραφές και μεγέθη

Το αιχμάλωτο πρόσδεμα του συνδετήρα έμεινε σε πολλά τυποποιημένα μεγέθη και μπορείτε να πάρετε και τα προσαρμοσμένα.

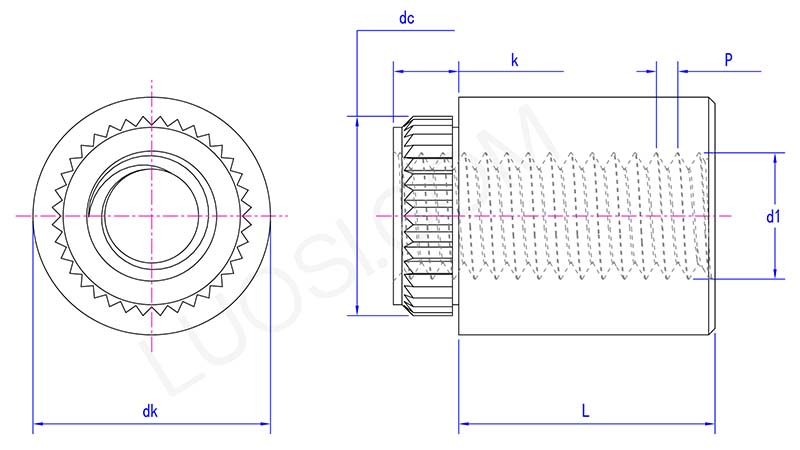

Οι κύριες προδιαγραφές περιλαμβάνουν τη διάμετρο του στύλου (τόσο το στέλεχος όσο και το κεφάλι), το συνολικό ύψος, το μέγεθος και το μήκος του νήματος (αν το άκρο του stud έχει σπειρώματα) και το μέγεθος της οπής που απαιτείται στο PCB.

Η λήψη των σωστών διαστάσεων είναι σημαντική. Εξασφαλίζει ότι το stud ταιριάζει σωστά στο PCB, παίρνει τη σωστή δύναμη σφιγκτήρα όταν το rivet και συνεργάζεται με τα άλλα μέρη που συνδέει.

Ποια είναι η τυπική χωρητικότητα βάρους/φόρτωσης;

Πόσο βάρος αυτών των αιχμαλωτισμένων συνδετήρων που μπορεί να χειριστεί η διαδρομή εξαρτάται πολύ από το μέγεθός τους, όπως η διάμετρο και το μήκος, ποιο υλικό είναι κατασκευασμένο από (χάλυβα ή αλουμίνιο), πόσο παχύ είναι το PCB και το μέγεθος της οπής.

Όπως, ένα τυπικό στρώμα ανοξείδωτου χάλυβα 3 mm σε ένα PCB 1,6mm μπορεί συνήθως να χειριστεί 300-500 N (που είναι 30-50 kg) της δύναμης pull-out.

Έχουμε τεχνικά φύλλα που απαριθμούν τη διατμητική και την αντοχή. Πάντα να ελέγχετε αυτές τις προδιαγραφές για να βεβαιωθείτε ότι το stud που επιλέγετε μπορεί να χειριστεί τις μηχανικές ανάγκες αυτού που το χρησιμοποιείτε.
