12 βίδες δόντια με φλάντζα

12 βίδες δοντιών με φλάντζα είναι συχνά κατάλληλα για έργα που απαιτούν σταθερές και αντιολισθητικές συνδέσεις. Μπορεί να παρέχει καλύτερη ροπή και να αποτρέψει την ολίσθηση των μπουλονιών κατά τη διάρκεια της διαδικασίας σύσφιξης. Τα μπουλόνια που παράγονται από το εργοστάσιο Xiaoguo® συμμορφώνονται με το πρότυπο εκτέλεσης του MS 14157B-1978.

Αποστολή Ερώτησης

περιγραφή προϊόντος

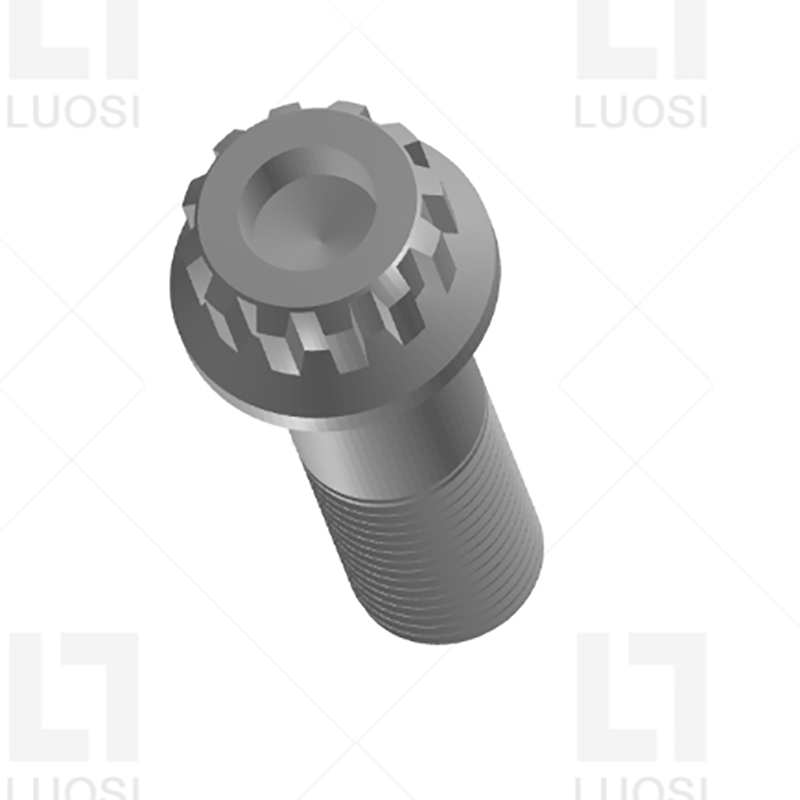

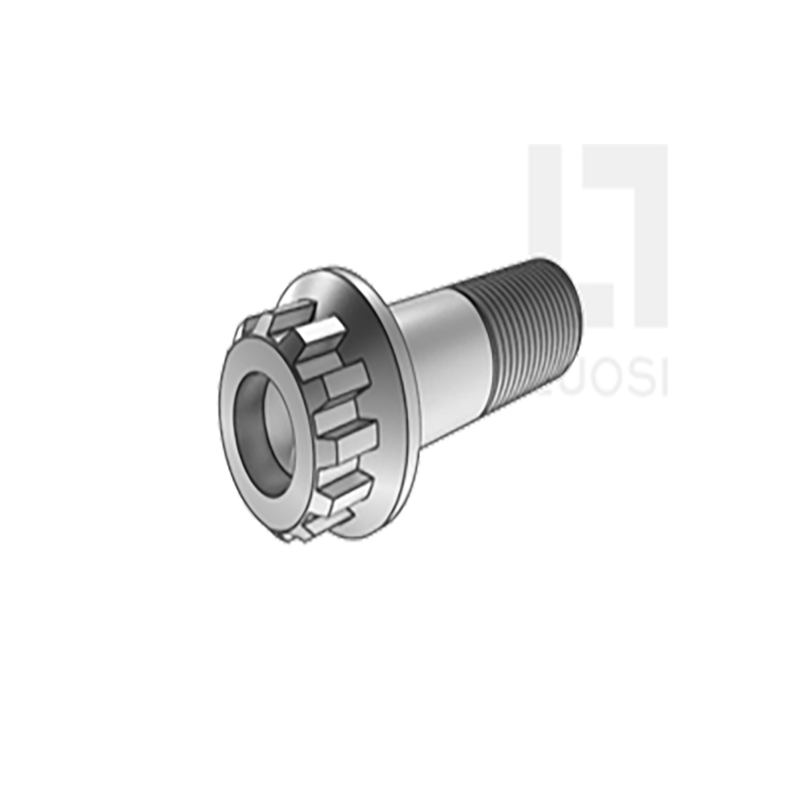

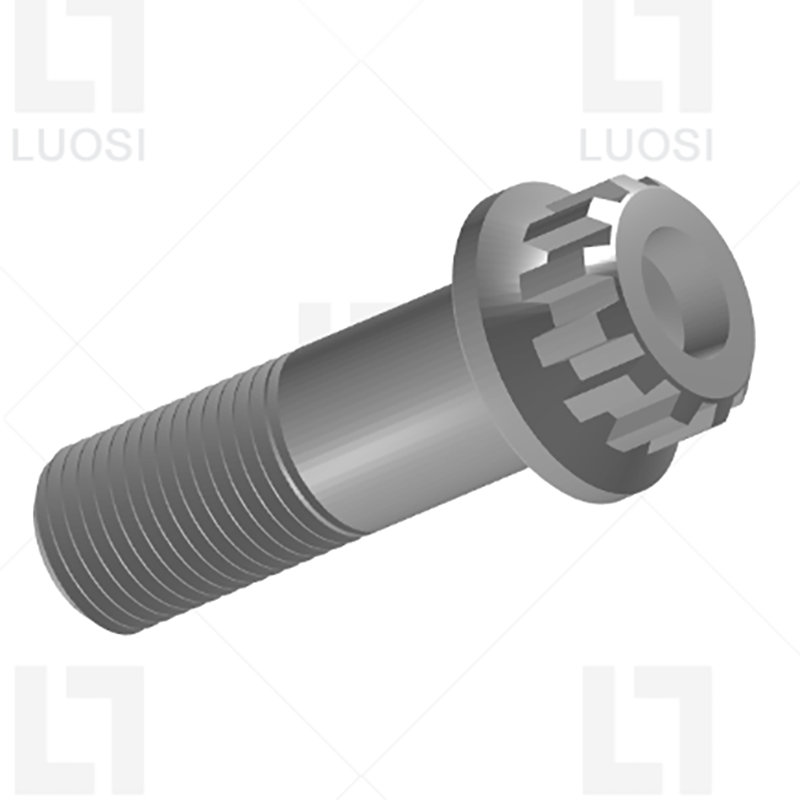

Η κεφαλή των 12 κοχλιών Spline των δοντιών με φλάντζα έχει σχεδιαστεί με 12 δόντια, τα οποία μπορούν να χωρέσουν στενά με το αντίστοιχο κλειδί υποδοχής. Στο κάτω μέρος του, υπάρχει μια φλάντζα σαν ένα παρέμβυσμα, η οποία μπορεί να αυξήσει την περιοχή επαφής με το συνδεδεμένο υλικό.

Χαρακτηριστικά προϊόντος

Τα 12 μπουλόνια Spline των δοντιών με φλάντζα διαθέτουν μια μοναδική δομή 12 δοντιών spline συν φλάντζα. Το 12-δόντι spline παρέχει περισσότερα σημεία εφαρμογής δύναμης, καθιστώντας τη λειτουργία σύσφιξης πιο ακριβή και ομαλή. Οι φλάντζες διασκορπίζουν την πίεση, ενισχύουν τη σταθερότητα της σύνδεσης και αποτρέπουν τη χαλάρωση των μπουλονιών.

Αυτά τα μπουλόνια μπορούν να συνδεθούν με τη ρίζα της λεπίδας ανεμογεννήτριας. Το μπουλόνι της λεπίδας υποβάλλεται σε φυγοκεντρική δύναμη 20 τόνων. Μπορεί να φέρει φορτία. Η κεφαλή spline μπορεί να αντέξει μια υδραυλική ροπή 1.000 n · m. Η φλάντζα μπορεί να αποτρέψει τη ρίζα του σύνθετου υλικού από τη ρωγμή λόγω μικρο-κίνησης. Πρέπει να αντικατασταθεί κάθε πέντε χρόνια, και κάθε ζημιογόνο λεπίδα κοστίζει έως και 250.000 δολάρια ΗΠΑ.

Τα 12 μπουλόνια Spline των δοντιών απαιτούν αντιστοίχιση κατσαβιδιών spline. Μπορούν να μεταδώσουν τεράστια ροπή χωρίς απογύμνωση, πολύ ανώτερη από εξαγωνικά μπουλόνια. Η ενσωματωμένη φλάντζα λειτουργεί παρόμοια με ένα παρέμβυσμα, ώστε να μπορείτε να αποθηκεύσετε πρόσθετα εξαρτήματα. Είναι εξαιρετικά κατάλληλο για τη συντήρηση βαρέως εξοπλισμού.

12 βίδες δόντια με φλάντζα δεν είναι εύκολο να παραβιαστούν. Οι περισσότεροι άνθρωποι δεν έχουν εργαλεία spline. Οι φλάντζες μπορούν να κρατήσουν τα μπουλόνια σταθερά κάτω από δόνηση και χρησιμοποιούνται σε δημόσια μηχανήματα ή σιδηροδρομικές γραμμές όπου υπάρχει κίνδυνος κλοπής. Για τις περιοχές υψηλής ανωμαλίας (συμπιεστές, γεννήτριες), μπορούν να σταθεροποιηθούν σταθερά. Ο οδηγός spline δεν θα βγει. Η επιλογή οδοντωτή φλάντζα μπορεί να δαγκώσει την επιφάνεια. Δεν απαιτείται πλυντήριο κλειδώματος.

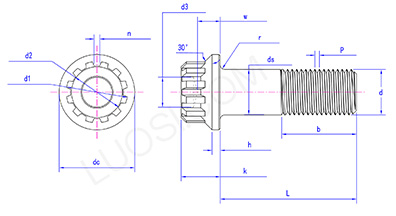

Παραμέτρους προϊόντος

Σερβίρισμα	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC MAX	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC Min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
Β ελάχιστο	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 Max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
εορτασμός	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
στα ορυχεία	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
DS MIN	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 λεπτά	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 λεπτά	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n μέγιστο	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
R min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
